LD8022AUW-F
LITEKEY
Télécharger la fiche technique:LD8022AUW-F.pdf

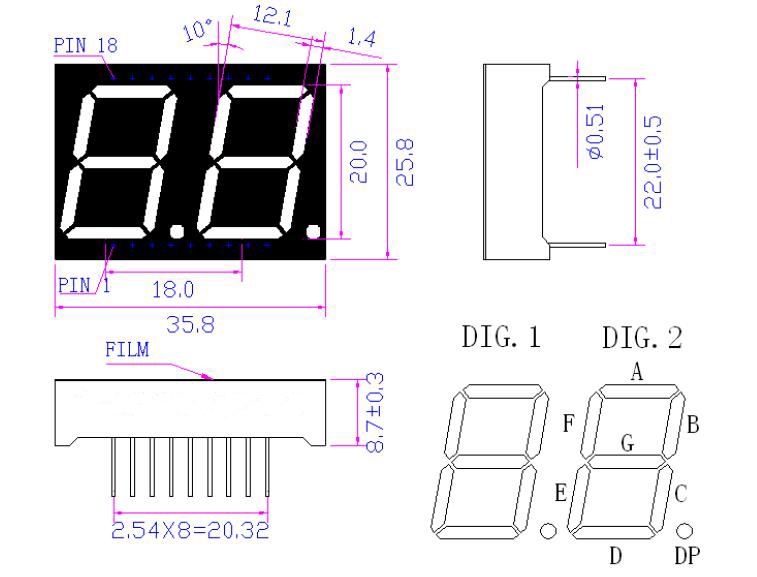

· Paquet Dimensions

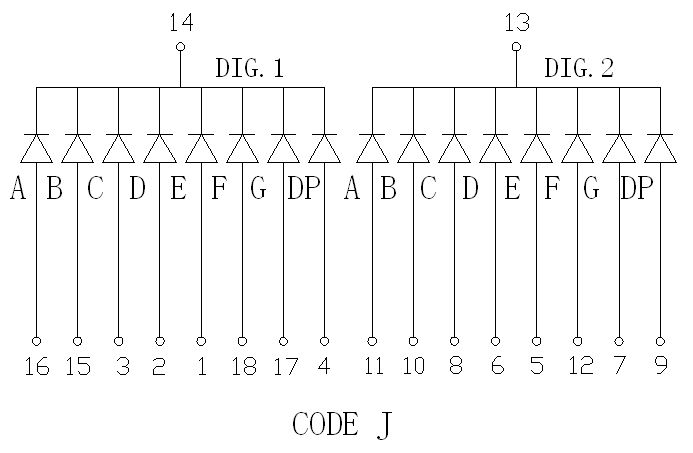

· Schéma du circuit interne
Remarque:
1. Toutes les dimensions sont en millimètres;
2.Tolerance est de ± 0,25 mm spécialement autre spécifié;
longueur 3.Pin, boîtier couleur, marquage no & schéma de circuit peut être personnalisé;
4.Spécifications sont sujets à changement sans préavis;
5.Non dépasser 1% de la déformation de la longueur du produit.
PERSONNAGES | ||||||||||
Chip Matériel: InGaN LED bleue puce | ||||||||||
· NOTATIONS absolue maximale (Ta = 25 ℃) | ||||||||||
PARAMÈTRE | SYMBOLE | MAXIMUM RATING | UNIT | |||||||
Dissipation de puissance | PD | 90 | mW | |||||||
Courant de pointe (1/10 Cycle, 0,1 ms Largeur impulsion) | IDE POINTE | 100 | mA | |||||||
DC Courant | IF | 25 | mA | |||||||
tension inverse | VR | 5 | V | |||||||
Décharge électrostatique | ESD | 1000 | V | |||||||
Température de fonctionnement | Topr / Tstg | -40 ° C à + 85 ° C | ||||||||
Température de stockage | Topr / Tstg | -40 ° C à + 100 ° C | ||||||||
·OPTIQUE DES CARACTÈRES ÉLECTRIQUE ET COURBES (Ta = 25 ℃) | ||||||||||
PARAMÈTRE | SYMBOLE | MIN | TYP | MAX | UNIT | CONDITION DE TEST (Par puce) | ||||
Tension directe | VF | 60 | 80 | - | mcd | IF= 20mA | ||||
L'intensité lumineuse | IV | - | 3.00 | 3.60 | V | IF= 20mA | ||||
Longueur d'onde crête d'émission | XPL | - | 13000 | - | K | IF= 20mA | ||||
Dominant Emission Wavelength | λd | - | 30 | - | nm | IF= 20mA | ||||
Ligne spectrale demi-largeur | Δλ | - | - | 10 | uA | IF= 20mA | ||||
Courant inverse | IR | 60 | 80 | - | mcd | VR= 5 V |
Remarque:
1. La lumière blanche d'une LED générée par une source bleue exciter le luminophore jaune
tolérance d'intensité 2.Luminous est de ± 15%, la tolérance d'émission de longueur d'onde dominante
Télécharger la fiche technique:LD8022AUW-F.pdf
Télécharger la fiche technique:LD8022AUW-F.pdf
· Paquet Dimensions
· Schéma du circuit interne
Remarque:
1. Toutes les dimensions sont en millimètres;
2.Tolerance est de ± 0,25 mm spécialement autre spécifié;
longueur 3.Pin, boîtier couleur, marquage no & schéma de circuit peut être personnalisé;
4.Spécifications sont sujets à changement sans préavis;
5.Non dépasser 1% de la déformation de la longueur du produit.
PERSONNAGES | ||||||||||
Chip Matériel: InGaN LED bleue puce | ||||||||||
· NOTATIONS absolue maximale (Ta = 25 ℃) | ||||||||||
PARAMÈTRE | SYMBOLE | MAXIMUM RATING | UNIT | |||||||
Dissipation de puissance | PD | 90 | mW | |||||||
Courant de pointe (1/10 Cycle, 0,1 ms Largeur impulsion) | IDE POINTE | 100 | mA | |||||||
DC Courant | IF | 25 | mA | |||||||
tension inverse | VR | 5 | V | |||||||
Décharge électrostatique | ESD | 1000 | V | |||||||
Température de fonctionnement | Topr / Tstg | -40 ° C à + 85 ° C | ||||||||
Température de stockage | Topr / Tstg | -40 ° C à + 100 ° C | ||||||||
·OPTIQUE DES CARACTÈRES ÉLECTRIQUE ET COURBES (Ta = 25 ℃) | ||||||||||
PARAMÈTRE | SYMBOLE | MIN | TYP | MAX | UNIT | CONDITION DE TEST (Par puce) | ||||
Tension directe | VF | 60 | 80 | - | mcd | IF= 20mA | ||||
L'intensité lumineuse | IV | - | 3.00 | 3.60 | V | IF= 20mA | ||||
Longueur d'onde crête d'émission | XPL | - | 13000 | - | K | IF= 20mA | ||||
Dominant Emission Wavelength | λd | - | 30 | - | nm | IF= 20mA | ||||
Ligne spectrale demi-largeur | Δλ | - | - | 10 | uA | IF= 20mA | ||||
Courant inverse | IR | 60 | 80 | - | mcd | VR= 5 V |
Remarque:
1. La lumière blanche d'une LED générée par une source bleue exciter le luminophore jaune
tolérance d'intensité 2.Luminous est de ± 15%, la tolérance d'émission de longueur d'onde dominante
Télécharger la fiche technique:LD8022AUW-F.pdf
· Courbe caractéristique électro-optique typique

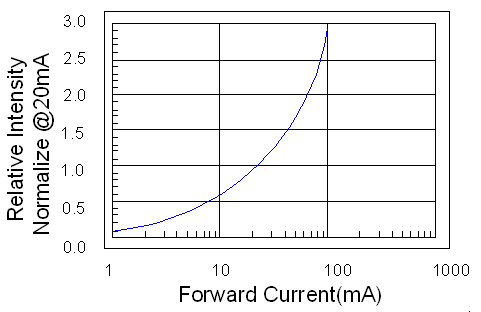

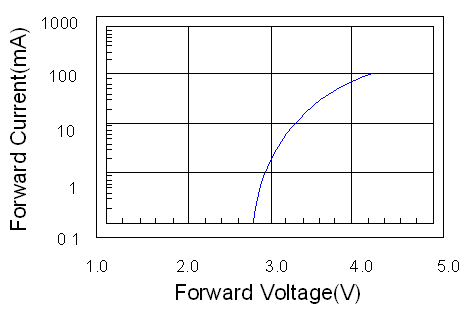

figure. 1 Courant Vs. Tension Fig. 2 Intensité relative Vs. courant

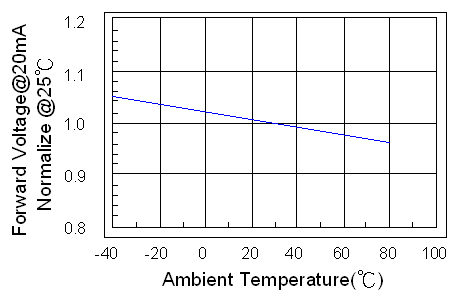

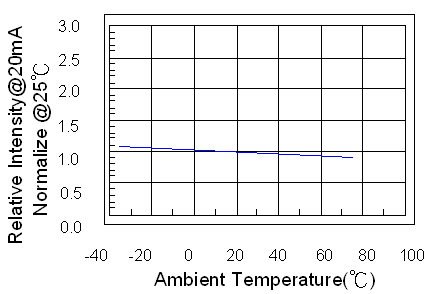

figure. 3 Tension Vs. La température figure. 4 Intensité relative Vs. Température
figure. 5 Vs Intensité relative longueur d'ondes
· Courbe caractéristique électro-optique typique
figure. 1 Courant Vs. Tension Fig. 2 Intensité relative Vs. courant
figure. 3 Tension Vs. La température figure. 4 Intensité relative Vs. Température
figure. 5 Vs Intensité relative longueur d'ondes

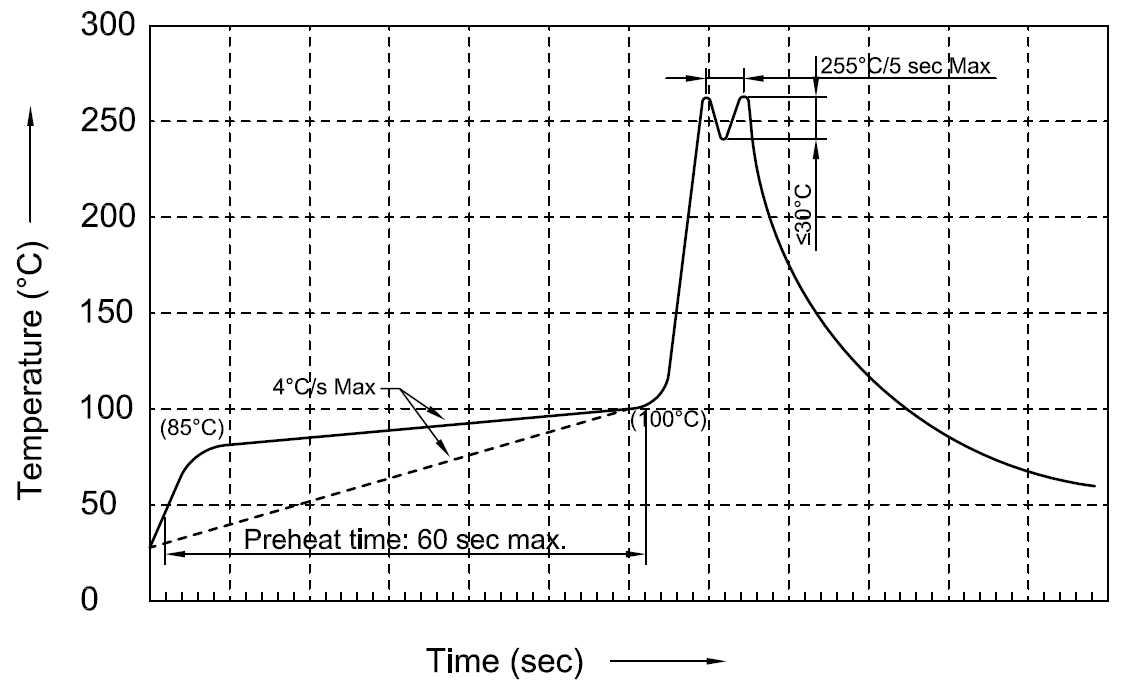

· Soudure à la vague recommandée Profils:
Remarques:
1.Recommend préchauffer température de 105 ℃ ou moins (telle que mesurée avec un thermocouple
fixé aux broches LED) avant l'immersion dans la vague de soudure avec un bain de soudure maximale
température de 260 ℃.
2.Peak agiter la température de brasage entre 245-255 ℃ pendant 3 sec (5 s max).
3.Do applique pas contrainte à la résine époxy tandis que la température est supérieure à 85 ℃.
4.Fixtures ne doivent pas appliquer une contrainte sur le composant lors du montage et les processus de soudure.
Plus d'une soudure à la vague n'est pas autorisée.
· Soudure à la vague recommandée Profils:
Remarques:
1.Recommend préchauffer température de 105 ℃ ou moins (telle que mesurée avec un thermocouple
fixé aux broches LED) avant l'immersion dans la vague de soudure avec un bain de soudure maximale
température de 260 ℃.
2.Peak agiter la température de brasage entre 245-255 ℃ pendant 3 sec (5 s max).
3.Do applique pas contrainte à la résine époxy tandis que la température est supérieure à 85 ℃.
4.Fixtures ne doivent pas appliquer une contrainte sur le composant lors du montage et les processus de soudure.
Plus d'une soudure à la vague n'est pas autorisée.

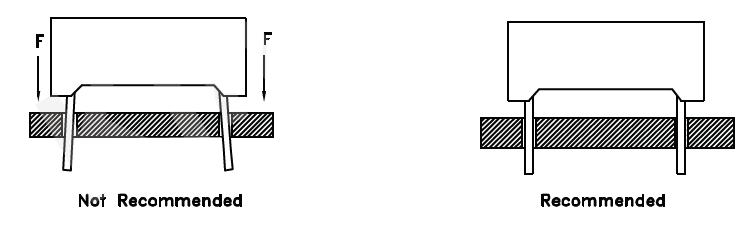

· Formation Lead
Pliez les câbles composants à la main sans outils appropriés ne sont pas autorisés. Les fils doivent être pliés en décrochant la partie supérieure de la tête fermement de sorte que la force de pliage ne soit pas exercée sur le corps en matière plastique.
·Installation
1.Ne pas appliquer le stress aux bornes de plomb.
2.Lors de l'insertion de l'assemblage, d'assurer la hauteur correspond à la borne de espacement des trous de bord substrat pour empêcher la propagation ou de pincer les bornes de plomb.
1.Le composant doit être placé au moins 5 mm du bord du PCB afin d'éviter les dommages causés chaleur excessive pendant la soudure à la vague.
·Espace de rangement
1.Les LED doivent être conservés à la température. 30 ℃ et RH. 70% après avoir été expédié à partir LITEKEY et les limites de la vie de stockage sont 3 mois. Si les voyants sont stockés pendant 3 mois ou plus, ils peuvent être stockés pendant un an dans un récipient scellé avec une atmosphère d'azote et un matériau absorbant.
2.S'il vous plaît éviter des transitions rapides de la température ambiante, en particulier dans des environnements très humides où la condensation peut se produire.
· Remarques générales à souder
1.affiche trou traversant sont incompatibles avec refusion.
2.Si les composants seront soumis à plusieurs procédés de soudage où les composants peuvent être soumis à une chaleur intense, s'il vous plaît vérifier avec LITEKEY pour la compatibilité.
·Nettoyage
1.Doux flux « sans nettoyage » sont recommandés pour une utilisation dans la soudure.
2.Si le nettoyage est nécessaire, LITEKEY recommande de se laver enceinte des composants avec de l'eau seulement. Ne pas utiliser de solvants organiques pour le nettoyage, car ils peuvent endommager les pièces en plastique. Et les appareils ne doivent pas être lavés pendant plus d'une minute.
· Les décharges électrostatiques (ESD)
1.Les LED peuvent être endommagés par une décharge électrostatique ou de courant de surtension (EOS).
2.Un bracelet ESD, sangle de chaussures ou de gants ESD antistatiques doivent être portés lors de la manipulation des LED.
3.Grounded doit être correctement appliqué pour tous les appareils, équipements et machines.
4.Utilisation ventilateur d'ions pour neutraliser la charge statique qui pourrait avoir accumulé sur la surface de la lentille en matière plastique LED en raison de la friction entre les LED au cours du stockage et de la remise.
· Formation Lead
Pliez les câbles composants à la main sans outils appropriés ne sont pas autorisés. Les fils doivent être pliés en décrochant la partie supérieure de la tête fermement de sorte que la force de pliage ne soit pas exercée sur le corps en matière plastique.
·Installation
1.Ne pas appliquer le stress aux bornes de plomb.
2.Lors de l'insertion de l'assemblage, d'assurer la hauteur correspond à la borne de espacement des trous de bord substrat pour empêcher la propagation ou de pincer les bornes de plomb.
1.Le composant doit être placé au moins 5 mm du bord du PCB afin d'éviter les dommages causés chaleur excessive pendant la soudure à la vague.
·Espace de rangement
1.Les LED doivent être conservés à la température. 30 ℃ et RH. 70% après avoir été expédié à partir LITEKEY et les limites de la vie de stockage sont 3 mois. Si les voyants sont stockés pendant 3 mois ou plus, ils peuvent être stockés pendant un an dans un récipient scellé avec une atmosphère d'azote et un matériau absorbant.
2.S'il vous plaît éviter des transitions rapides de la température ambiante, en particulier dans des environnements très humides où la condensation peut se produire.
· Remarques générales à souder
1.affiche trou traversant sont incompatibles avec refusion.
2.Si les composants seront soumis à plusieurs procédés de soudage où les composants peuvent être soumis à une chaleur intense, s'il vous plaît vérifier avec LITEKEY pour la compatibilité.
·Nettoyage
1.Doux flux « sans nettoyage » sont recommandés pour une utilisation dans la soudure.
2.Si le nettoyage est nécessaire, LITEKEY recommande de se laver enceinte des composants avec de l'eau seulement. Ne pas utiliser de solvants organiques pour le nettoyage, car ils peuvent endommager les pièces en plastique. Et les appareils ne doivent pas être lavés pendant plus d'une minute.
· Les décharges électrostatiques (ESD)
1.Les LED peuvent être endommagés par une décharge électrostatique ou de courant de surtension (EOS).
2.Un bracelet ESD, sangle de chaussures ou de gants ESD antistatiques doivent être portés lors de la manipulation des LED.
3.Grounded doit être correctement appliqué pour tous les appareils, équipements et machines.
4.Utilisation ventilateur d'ions pour neutraliser la charge statique qui pourrait avoir accumulé sur la surface de la lentille en matière plastique LED en raison de la friction entre les LED au cours du stockage et de la remise.
