LSD3913A/B
LITEKEY
8531200000

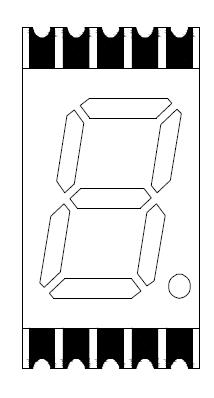

0,39 pouce numérique à un chiffre 3,1 mm Ultra fin Affichage LED CMS

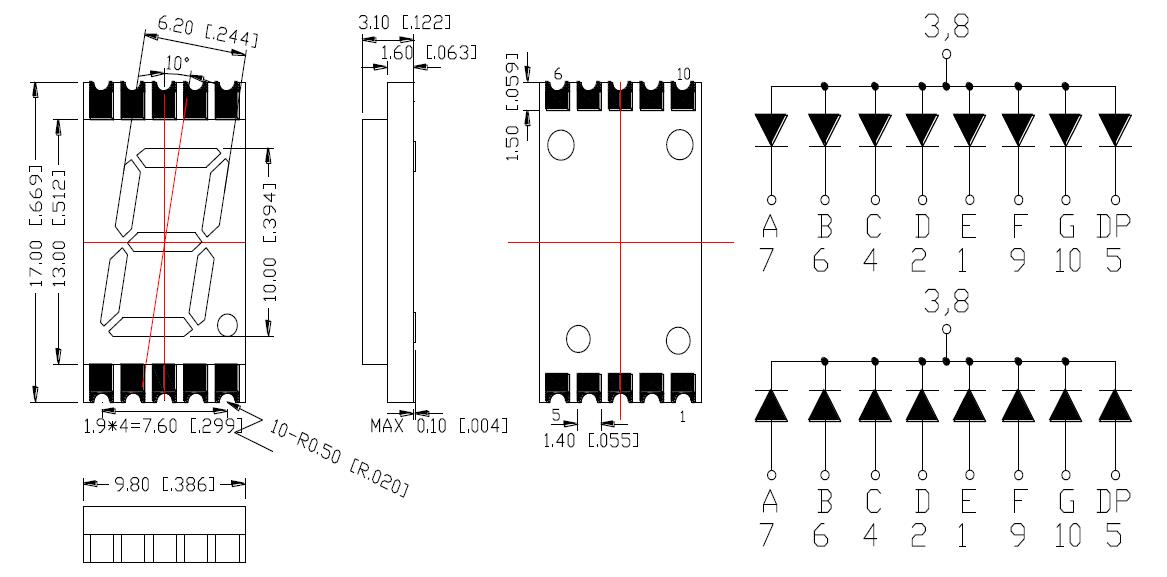

1. Dimension externe et schéma de circuit interne
Remarques :
Toutes les dimensions sont en millimètres (pouces), la tolérance est de 0,25 mm (0,010), sauf indication contraire.
2. Guide de sélection
Numéro de pièce. | Ébrécher | Iv@IF=20mA | ||||
Commun Anode | Commun Cathode | Matériel | Couleur | WLD | Par puce | |
Min. | Typ. | |||||
LSD3913BR | LSD3913AR | AlGaInP | Super rouge | 640 | - | 8 |
LSD3913BUR | LSD3913AUR | AlGaInP | Ultra rouge | 620 | - | 15 |
LSD3913BO | LSD3913AO | AlGaInP | Orange | 605 | - | 40 |
LSD3913BY | LSD3913AY | AlGaInP | Jaune | 580 | - | 50 |
LSD3913BG | LSD3913AG | AlGaInP | Vert | 570 | - | 16 |
LSD3913BPG | LSD3913APG | InGaN | Vert pur | 520 | - | 35 |
LSD3913BB | LSD3913AB | InGaN | Bleu | 470 | - | 25 |
LSD3913BW | LSD3913AW | InGaN | Blanc | x0,27/y0,25 | - | 60 |
Unité: | \ | \ | \ | nm | mcd | mcd |
3. Caractéristiques électriques et valeurs nominales maximales absolues
Paramètre | Électrique Caractéristiques optiques[1] | Absolu Notes maximales[1] | ||||
Couleur émise | Tension directe @ SI=20mA | Inverse | Pouvoir Dissipation | Transfert DC Actuel | Pic en avant Actuel[2] | |
Par puce | Typ. | Max. | ||||
Super rouge | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultra rouge | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Orange | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Jaune | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Vert | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Vert pur | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Bleu | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blanc | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unité: | V | V | uA | mW | mA | mA |
4. Application de Écran LED à montage en surface(Affichage LED CMS)
﹒Appareils électroménagers.
﹒Tableaux de bord.
﹒Affichages à lecture numérique.
