Affichage CMS alphanumérique à un chiffre de 0,4 pouces

Face grise et époxy blanc
Affichage CMS à cathode commune ou à anode commune
Couleur unique : rouge, orange, vert, jaune, vert pur, bleu, blanc ou couleur personnalisée.
Conforme RoHS et REACH
Haute intensité et excellente fiabilité Affichage alphanumérique
Haute qualité, faible consommation d'énergie
Compatible IC, assemblage facile
État de disponibilité:
Quantité:
enquête Ajouter au panier

  • LSD4011A/B

  • LITEKEY

  • 8531200000

Série LSD4011A/B - Alphanumérique à un chiffre  Écran à montage en surface

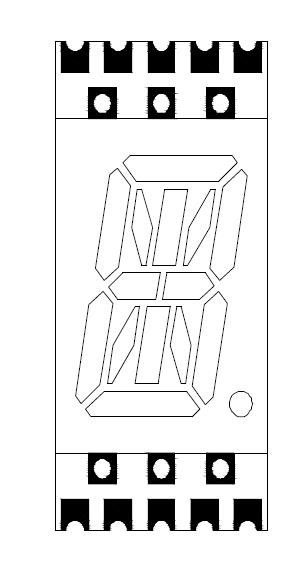

Affichage LED SMD de 0,4 pouces à 1 chiffre et 16 segments

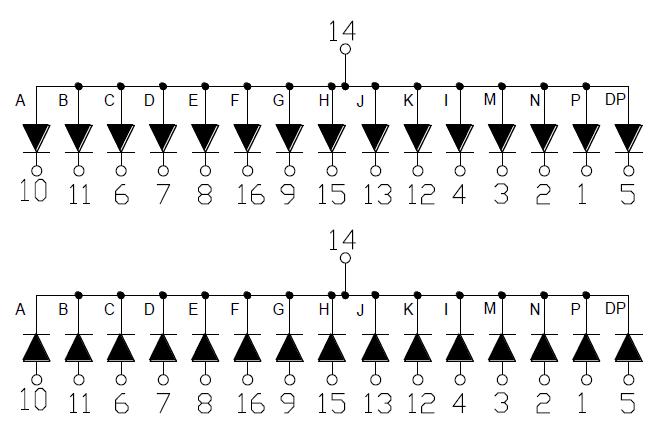

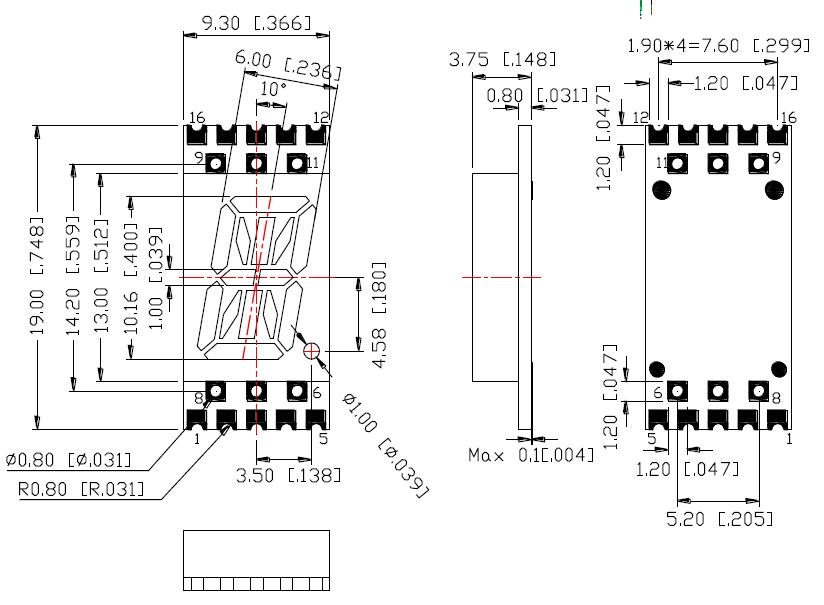

1. Dimensions de l'emballage et schéma de circuit interne

Écran alphanumérique 0,4 pouces à 1 chiffre 4011

Remarques :

Toutes les dimensions sont en millimètres (pouces), la tolérance est de 0,25 mm (0,010), sauf indication contraire.

Écran alphanumérique 0,4 pouces à 1 chiffre 4011




2. Caractéristiques

Hauteur des caractères (chiffres) de 0,4 pouce

L'épaisseur est plus fine que l'affichage traditionnel.

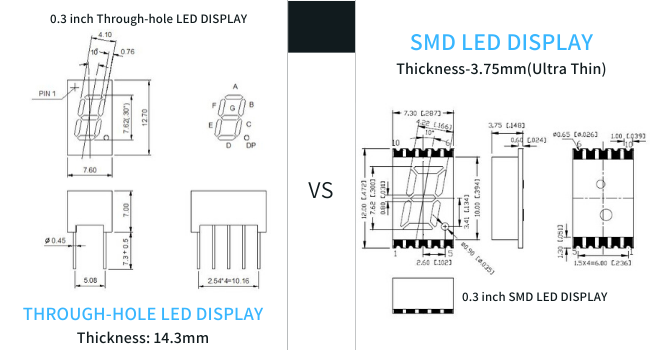

Écran SMD épaisseur smd


Électrode disponible : cathode ou anode commune

Disponible en différentes couleurs

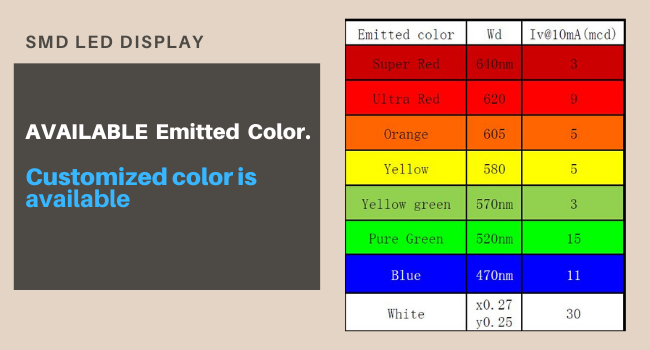

Écran CMS Couleur émise


Emballage : en bande et en bobine (1 000 pièces/bobine) pour la fabrication SMT.

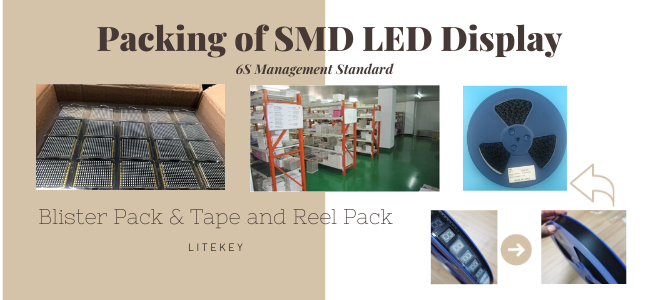

 Emballage d'affichage SMD 2


3. Description

Le LSD4011 est un écran alphanumérique d'une hauteur de chiffres de 10,16 mm (0,4').

L'écran offre une excellente fiabilité dans une lumière ambiante brillante.

L'appareil est composé de segments blancs et d'une surface grise.





4. Guide de sélection

Réf. cathode commune

Anode commune P/N

Description

Longueur d'onde/couleur d'émission (matériau)

Type d'objectif

LSD4011AR

LSD4011BR

0,4'' simple fouille. LED SMD alphanumérique rouge   affichage, Rt. Décimal manuel

640 nm/rouge foncé (AlGaInP)

Blanc diffusé

LSD4011AUR

LSD4011BUR

0,4'' simple fouille. LED SMD alphanumérique rouge   affichage, Rt. Décimal manuel

630 nm/rouge brillant (AlGaInP)

Blanc diffusé

LSD4011AA

LSD4011BA

0,4'' simple fouille. org alphanumérique smd led   affichage, Rt. Décimal manuel

601-605nm/Orange brillant (AlGaInP)

Blanc diffusé

LSD4011AY

LSD4011BRY

0,4'' simple fouille. crier. SMD alphanumérique mené   affichage, Rt. Décimal manuel

590 nm/jaune brillant (AlGaInP)

Blanc diffusé

LSD4011AG

LSD4011BG

0,4'' simple fouille. grn alphanumérique smd led   affichage, Rt. Décimal manuel

568-570 nm/vert jaune brillant (AlGaInP)

Blanc diffusé

LSD4011APG

LSD4011BPG

0,4'' simple fouille. LED SMD alphanumérique vert pur   affichage, Rt. Décimal manuel

568-570nm/vert pur (AlGaInP)

Blanc diffusé

LSD4011AB

LSD4011BB

0,4'' simple fouille. LED SMD alphanumérique bleue   affichage, Rt. Décimal manuel

468-470 nm/BLEU (InGaN)

Blanc diffusé

LSD4011AW

LSD4011BW

0,4'' simple fouille. LED SMD alphanumérique blanche   affichage, Rt. Décimal manuel

Blanc pur/blanc froid (InGaN)

Blanc diffusé


5. Caractéristiques électriques et valeurs nominales maximales absolues

Émis

Couleur

Optique électrique   Caractéristiques[1]

Maximum absolu   Notes[1]

VF@ JEF=20mA[1]

Inverse

Actuel

VR=5V

Dissipation de puissance

Courant direct CC

Courant direct de pointe[2]

Typ.

Max.

Rouge foncé

2.0

2.4

10

60

25

60

2.0

2.4

10

60

25

60

Rouge brillant

2.0

2.4

10

60

25

60

Orange brillant

2.1

2.4

10

60

25

60

Jaune Vert Brillant

2.0

2.4

10

60

25

60

Jaune brillant

2.0

2.4

10

60

25

60

Vert pur

3.3

3.7

10

110

25

110

Bleu

3.3

3.7

10

110

25

110

Blanc pur/froid

3.3

3.7

10

110

25

110

 Unité:

\

V

V

uA

mW

mA

mA


6. Types d'affichage CMS typiques :

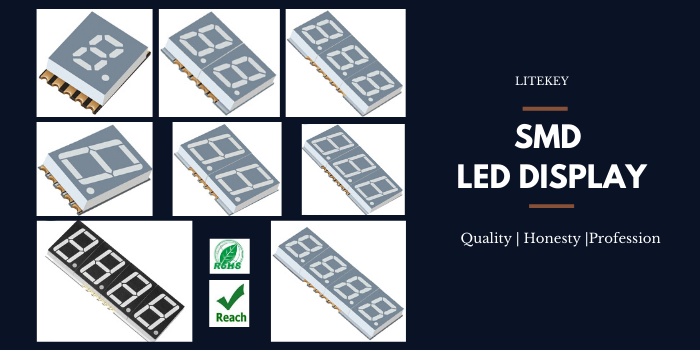

Affichage mené par CMS


7. Candidatures

Convient pour une utilisation en intérieur.

Système audio.

Décodeur.

Machine de jeu.

Indicateur de chaîne de télévision.

Afficher l'état numérique

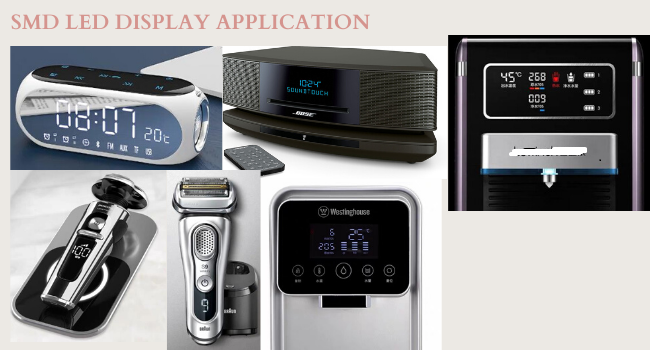

Application d'affichage LED CMS



Contactez-nous pour plus de détails.


8. Pourquoi choisir LITEKEY

1. Service professionnel :   répondu dans les 24 heures (les jours ouvrables).

2. Divers moulages prêts pour l'affichage CMS sont disponibles :  pas besoin de payer des frais supplémentaires pour les moulures.
3. Nous pouvons également fournir des produits personnalisés, conçus selon votre demande.

4. Qualité fiable et stable : 100 % de tests pour chaque pièce. Machine automatique de test et de sélection de code bin.
5. Expérience : produisez des composants LED depuis plus de 14 ans.
6. Équipement avancé : Machines de production automatiques ASM (la plus grande marque de machines automatiques à LED)

Test d'affichage CMS

7. Concentration : Nous nous concentrons sur la recherche et le développement, la production et les ventes de LED.



Condition CMS recommandée：

État CMS recommandé

REMARQUES :
1.Nous  recommander  le  refusion  température  245°C(±5°C).Le  Maximum  soudure  température  devrait  être  limité  à  260°C.
2.Ne pas  cause  stresser  à  le  époxy  résine  alors que  il  est  exposé  à  haut  température.
3.  Nombre  de  refusion  processus  devoir  être  2  fois  ou  moins.
