LED à montage en surface 0402 (LLS0402UR1)

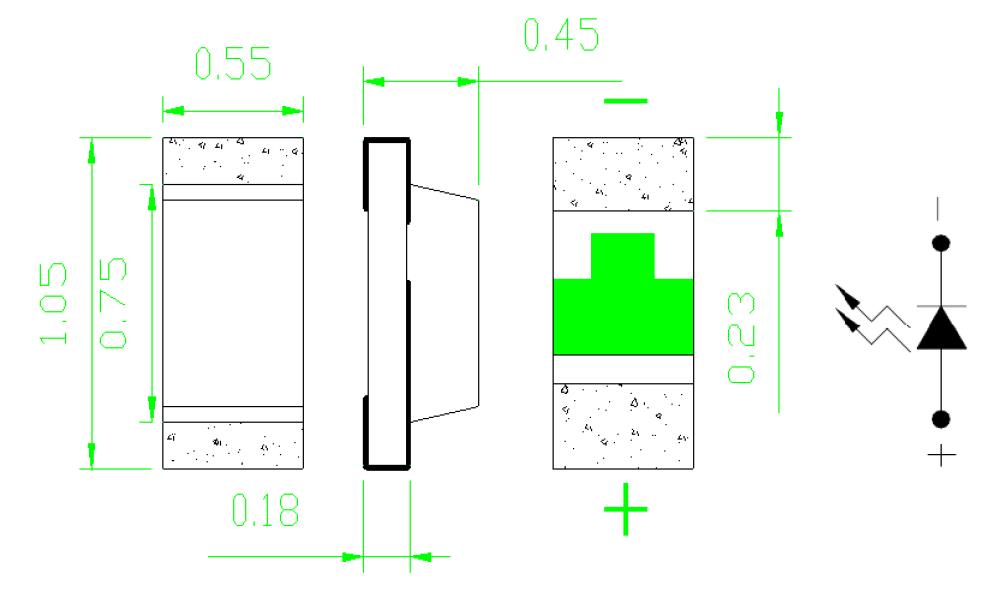

· Dimensions de l'emballage deROUGEpuce LED 0402
REMARQUES:
1.Toutes les dimensions sont en millimètres [unité];
2.La tolérance est de ± 0,1 mm (0,004 \"), sauf indication contraire;
3.Les spécifications peuvent être modifiées sans préavis.
·Traits
1,0 * 0,5 * 0,45 mm
Type monochrome
Méthodes de soudage: toutes les méthodes d'assemblage SMT
Conforme à la norme ROHS
La description
Ce rougeLED SMD0402 sont fabriqués avecAlGaInPsur saphir
Diode électro-luminescente.
Application
LCD rétro-éclairage
Illuminations
N ° de pièce | Couleur émise | Couleur des verres | Matériel de puce |
LLS0402UR1 (0,45) | Red | EauClair | AlGaInP |
Valeurs maximales absolues (Ta = 25 ℃)
Article | symbole | Maximum | Unité |
Dissipation de puissance | PD | 75 | mW |
Courant direct continu | IFmax | 30 | mA |
Courant direct de crête(Rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | IFP | 80 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr | -40 à + 85 | ℃ |
Plage de température de stockage | Tstg | -40 à + 85 | ℃ |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | |
Caractéristiques électriques / optiques (Ta = 25 ℃)
Article | symbole | Condition | Min. | Typ. | Max | Unité |
Tension directe | VF | IF= 20mA | --- | 1.9 | 2.2 | V |
Intensité lumineuse | IV | IF= 20mA | 70 | 150 | - | mcd |
Longueur d'onde | l | IF= 20mA | - | 617 | 625 | nm |
Angle de vue | 2θ1/2 | IF= 20mA | --- | 120 | --- | Degré |
Courant inverse | IR | VR= 5 V | --- | --- | 10 | uA |
Éléments et conditions du test de fiabilité de la puce 0402 RED ChipLED
NON. | Article | Condition de test | Tester H / cycle / temps | Échantillon Qté | Acre |
1 | Refusion | TEMP: 260 ± 5 ℃; Min.5Sec | 6 min | 22pcs | 0/1 |
2 | Cycle de température | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 20 cycles | 22pcs | 0/1 |
3 | Choc thermique | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 100 cycles | 22pcs | 0/1 |
4 | Haute température Espace de rangement | TEMP: 85 ℃ | 1000 heures | 22pcs | 0/1 |
5 | Basse température Espace de rangement | TEMP: -40 ℃ | 1000 heures | 22pcs | 0/1 |
6 | Durée de vie CC | IF = 20MA | 1000 heures | 22pcs | 0/1 |
7 | Humidité élevée | 85% H.R. | 1000 heures | 22pcs | 0/1 |
Instructions de soudage par refusion SMT de RED SMD LED 0402
Remarques:
1. Nous recommandons une température de refusion de 245 ± 5 ℃. La température maximale de soudage doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne pas stresser la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être 2 fois ou moins.
La production de la puce RED couleur unique 0402:
LED à montage en surface 0402 (LLS0402UR1)
· Dimensions de l'emballage deROUGEpuce LED 0402
REMARQUES:
1.Toutes les dimensions sont en millimètres [unité];
2.La tolérance est de ± 0,1 mm (0,004 \"), sauf indication contraire;
3.Les spécifications peuvent être modifiées sans préavis.
·Traits
1,0 * 0,5 * 0,45 mm
Type monochrome
Méthodes de soudage: toutes les méthodes d'assemblage SMT
Conforme à la norme ROHS
La description
Ce rougeLED SMD0402 sont fabriqués avecAlGaInPsur saphir
Diode électro-luminescente.
Application
LCD rétro-éclairage
Illuminations
N ° de pièce | Couleur émise | Couleur des verres | Matériel de puce |
LLS0402UR1 (0,45) | Red | EauClair | AlGaInP |
Valeurs maximales absolues (Ta = 25 ℃)
Article | symbole | Maximum | Unité |
Dissipation de puissance | PD | 75 | mW |
Courant direct continu | IFmax | 30 | mA |
Courant direct de crête(Rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | IFP | 80 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr | -40 à + 85 | ℃ |
Plage de température de stockage | Tstg | -40 à + 85 | ℃ |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | |
Caractéristiques électriques / optiques (Ta = 25 ℃)
Article | symbole | Condition | Min. | Typ. | Max | Unité |
Tension directe | VF | IF= 20mA | --- | 1.9 | 2.2 | V |
Intensité lumineuse | IV | IF= 20mA | 70 | 150 | - | mcd |
Longueur d'onde | l | IF= 20mA | - | 617 | 625 | nm |
Angle de vue | 2θ1/2 | IF= 20mA | --- | 120 | --- | Degré |
Courant inverse | IR | VR= 5 V | --- | --- | 10 | uA |
Éléments et conditions du test de fiabilité de la puce 0402 RED ChipLED
NON. | Article | Condition de test | Tester H / cycle / temps | Échantillon Qté | Acre |
1 | Refusion | TEMP: 260 ± 5 ℃; Min.5Sec | 6 min | 22pcs | 0/1 |
2 | Cycle de température | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 20 cycles | 22pcs | 0/1 |
3 | Choc thermique | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 100 cycles | 22pcs | 0/1 |
4 | Haute température Espace de rangement | TEMP: 85 ℃ | 1000 heures | 22pcs | 0/1 |
5 | Basse température Espace de rangement | TEMP: -40 ℃ | 1000 heures | 22pcs | 0/1 |
6 | Durée de vie CC | IF = 20MA | 1000 heures | 22pcs | 0/1 |
7 | Humidité élevée | 85% H.R. | 1000 heures | 22pcs | 0/1 |
Instructions de soudage par refusion SMT de RED SMD LED 0402
Remarques:
1. Nous recommandons une température de refusion de 245 ± 5 ℃. La température maximale de soudage doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne pas stresser la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être 2 fois ou moins.
La production de la puce RED couleur unique 0402:
