Lls0603pg1
LITEKEY
8541401000
0603 LED à montage en surface (LLS0603PG1)

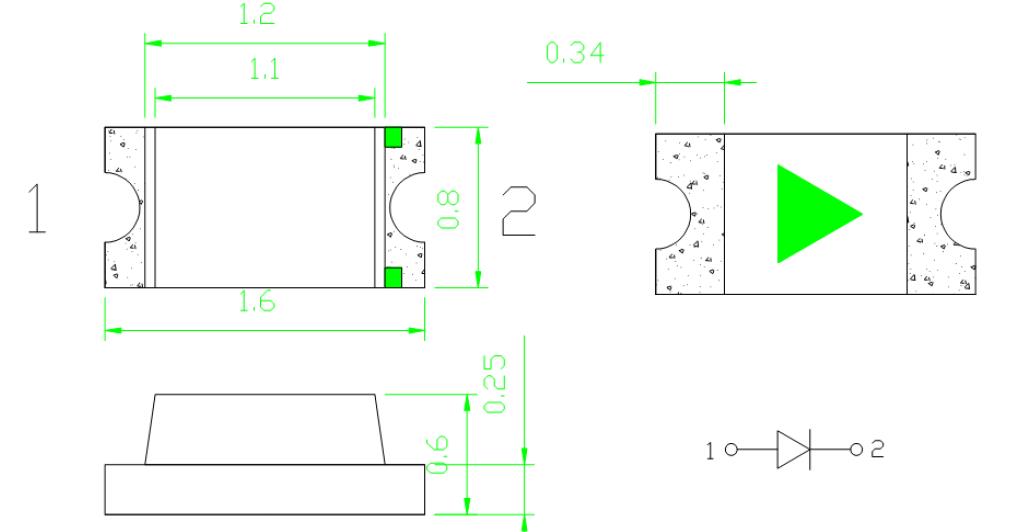

·Dimensions de l'emballage de vert pur puce LED 0603
REMARQUES :
1.Toutes les dimensions sont en millimètres[unité] ;
2. La tolérance est de ± 0,1 mm (0,004 '), sauf indication contraire ;
3. Les spécifications sont sujettes à changement sans préavis.
·Caractéristiques
1,6*0,8*0,60mm
Type monochrome
Méthodes de brasage :Toutes les méthodes d'assemblage CMS
Conforme à la norme ROHS
·Description
Ce vert LED CMS 0603 sont fabriqués avec InGaN sur saphir
Diode électroluminescente.
Application
Rétroéclairage LCD
Éclairages
Partie Non. | Émis Couleur | Couleur des verres | Ébrécher Matériel |
LLS0603PG1(0,60) | Vert pur | Eau Clair | InGaN |
Notes maximales absolues (Ta = 25 ℃)
Article | Symbole | Maximum | Unité |
Dissipation de puissance | PD | 75 | mW |
Courant direct continu | IFmax | 30 | mA |
Courant direct de pointe(1/10 Cycle de service 0,1 ms (largeur d'impulsion) | IFP | 80 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr | -40 à +85 | ℃ |
Plage de température de stockage | Tstg | -40 à +85 | ℃ |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | |
Caractéristiques électriques/optiques (Ta=25℃)
Article | Symbole | Condition | Min. | Typ. | Max. | Unité |
Tension directe | VF | IF=5mA |
|
|
| V |
Intensité lumineuse | IV | IF=5mA | 200 | 250 | 300 | mcd |
Longueur d'onde | l | IF=5mA | 520 | 525 | 530 | nm |
Angle de vision | 2θ1/2 | IF=5mA | --- | 120 | --- | Degré |
Courant inverse | IR | VR =5V | --- | --- | 10 | uA |
Éléments et conditions du test de fiabilité du ChipLED vert pur 0603
NON. | Article | Conditions d'essai | Test Heure/cycle/temps | Échantillon Qté | Acre |
1 | Refusion | TEMPÉRATURE : 260 ± 5 ℃ ; Min.5Sec | 6 minutes | 22 pièces | 0/1 |
2 | Cycle de température | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 20 cycles | 22 pièces | 0/1 |
3 | Choc thermique | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 100 cycles | 22 pièces | 0/1 |
4 | Haute température Stockage | TEMPÉRATURE : 85 ℃ | 1000 heures | 22 pièces | 0/1 |
5 | Basse température Stockage | TEMPÉRATURE : -40 ℃ | 1000 heures | 22 pièces | 0/1 |
6 | Durée de vie en courant continu | SI=20MA | 1000 heures | 22 pièces | 0/1 |
7 | Humidité élevée | 85% HR | 1000 heures | 22 pièces | 0/1 |

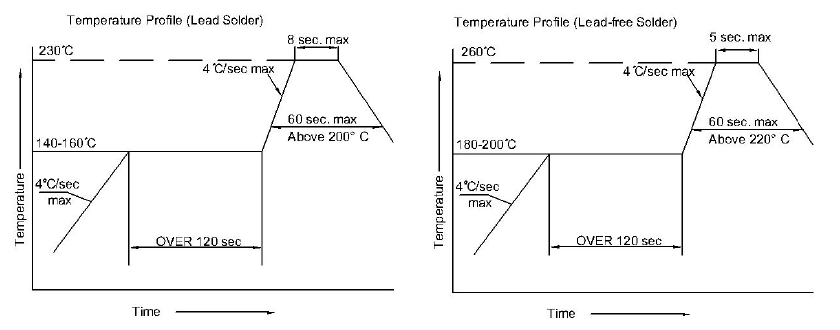

Instructions de soudage par refusion SMT de la LED SMD verte pure 0603
Remarques :
1. Nous recommandons la température de refusion de 245 ± 5 ℃. La température maximale de soudure doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être de 2 fois ou moins.
La production de puce verte pure LED 0603 :
0603 LED à montage en surface (LLS0603PG1)
·Dimensions de l'emballage de vert pur puce LED 0603
REMARQUES :
1.Toutes les dimensions sont en millimètres[unité] ;
2. La tolérance est de ± 0,1 mm (0,004 '), sauf indication contraire ;
3. Les spécifications sont sujettes à changement sans préavis.
·Caractéristiques
1,6*0,8*0,60mm
Type monochrome
Méthodes de brasage :Toutes les méthodes d'assemblage CMS
Conforme à la norme ROHS
·Description
Ce vert LED CMS 0603 sont fabriqués avec InGaN sur saphir
Diode électroluminescente.
Application
Rétroéclairage LCD
Éclairages
Partie Non. | Émis Couleur | Couleur des verres | Ébrécher Matériel |
LLS0603PG1(0,60) | Vert pur | Eau Clair | InGaN |
Notes maximales absolues (Ta = 25 ℃)
Article | Symbole | Maximum | Unité |
Dissipation de puissance | PD | 75 | mW |
Courant direct continu | IFmax | 30 | mA |
Courant direct de pointe(1/10 Cycle de service 0,1 ms (largeur d'impulsion) | IFP | 80 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr | -40 à +85 | ℃ |
Plage de température de stockage | Tstg | -40 à +85 | ℃ |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | |
Caractéristiques électriques/optiques (Ta=25℃)
Article | Symbole | Condition | Min. | Typ. | Max. | Unité |
Tension directe | VF | IF=5mA |
|
|
| V |
Intensité lumineuse | IV | IF=5mA | 200 | 250 | 300 | mcd |
Longueur d'onde | l | IF=5mA | 520 | 525 | 530 | nm |
Angle de vision | 2θ1/2 | IF=5mA | --- | 120 | --- | Degré |
Courant inverse | IR | VR =5V | --- | --- | 10 | uA |
Éléments et conditions du test de fiabilité du ChipLED vert pur 0603
NON. | Article | Conditions d'essai | Test Heure/cycle/temps | Échantillon Qté | Acre |
1 | Refusion | TEMPÉRATURE : 260 ± 5 ℃ ; Min.5Sec | 6 minutes | 22 pièces | 0/1 |
2 | Cycle de température | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 20 cycles | 22 pièces | 0/1 |
3 | Choc thermique | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 100 cycles | 22 pièces | 0/1 |
4 | Haute température Stockage | TEMPÉRATURE : 85 ℃ | 1000 heures | 22 pièces | 0/1 |
5 | Basse température Stockage | TEMPÉRATURE : -40 ℃ | 1000 heures | 22 pièces | 0/1 |
6 | Durée de vie en courant continu | SI=20MA | 1000 heures | 22 pièces | 0/1 |
7 | Humidité élevée | 85% HR | 1000 heures | 22 pièces | 0/1 |
Instructions de soudage par refusion SMT de la LED SMD verte pure 0603
Remarques :
1. Nous recommandons la température de refusion de 245 ± 5 ℃. La température maximale de soudure doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être de 2 fois ou moins.
La production de puce verte pure LED 0603 :
