LLS0603UG1-LS
LITEKEY
8541401000
LED à montage en surface 0603 haute luminosité (LLS0603UG1-LS) avec 35 degrés

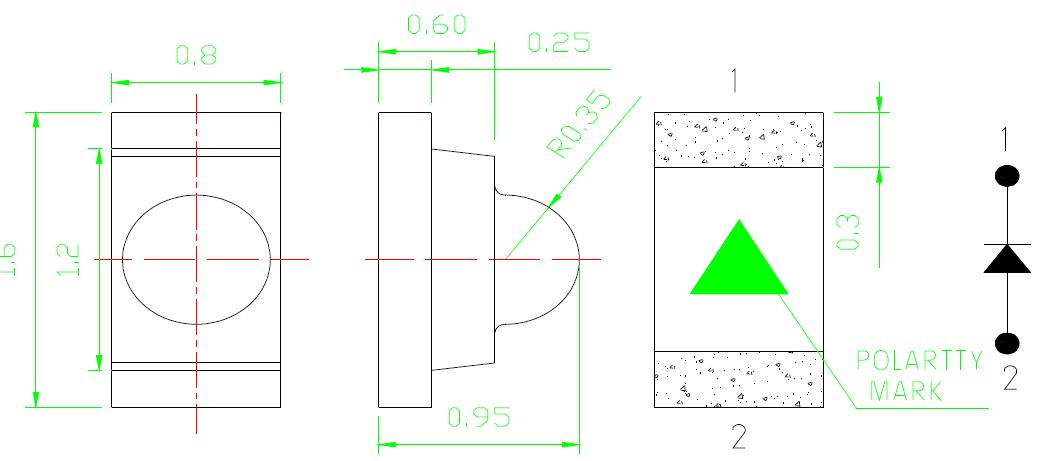

·Dimensions de l'emballage de JAUNE VERT puce LED 0603
REMARQUES :
1.Toutes les dimensions sont en millimètres[unité] ;
2. La tolérance est de ± 0,1 mm (0,004 '), sauf indication contraire ;
3. Les spécifications sont sujettes à changement sans préavis.
·Caractéristiques
1,6*0,8*0,60mm
Type monochrome
Méthodes de brasage :Toutes les méthodes d'assemblage CMS
Conforme à la norme ROHS
·Description
Ce blanc LED CMS 0603 sont fabriqués avec AlGaInP sur saphir
Diode électroluminescente.
Application
Rétroéclairage LCD
Éclairages
Partie Non. | Émis Couleur | Couleur des verres | Ébrécher Matériel |
LLS0603UG1-LS(0,95) | Jaune Vert | Eau Clair | AlGaInP |
Notes maximales absolues (Ta = 25 ℃)
Article | Symbole | Maximum | Unité |
Dissipation de puissance | PD | 75 | mW |
Courant direct continu | IFmax | 30 | mA |
Courant direct de pointe(1/10 Cycle de service 0,1 ms (largeur d'impulsion) | IFP | 80 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr | -40 à +85 | ℃ |
Plage de température de stockage | Tstg | -40 à +85 | ℃ |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | |
Caractéristiques électriques/optiques (Ta=25℃)
Article | Symbole | Condition | Min. | Typ. | Max. | Unité |
Tension directe | VF | IF=20mA |
| --- |
| V |
Intensité lumineuse | IV | IF=20mA | 70 | 150 | --- | mcd |
Longueur d'onde | l | IF=20mA | 566 | --- | 572 | nm |
Angle de vision | 2θ1/2 | IF=20mA | --- | 35 | --- | Degré |
Courant inverse | IR | VR =5V | --- | --- | 10 | uA |
Éléments et conditions du test de fiabilité du ChipLED 0603 JAUNE VERT avec objectif
NON. | Article | Conditions d'essai | Test Heure/cycle/temps | Échantillon Qté | Acre |
1 | Refusion | TEMP : 260 ± 5 ℃ ; Min.5Sec | 6 minutes | 22 pièces | 0/1 |
2 | Cycle de température | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 20 cycles | 22 pièces | 0/1 |
3 | Choc thermique | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 100 cycles | 22 pièces | 0/1 |
4 | Haute température Stockage | TEMPÉRATURE : 85 ℃ | 1000 heures | 22 pièces | 0/1 |
5 | Basse température Stockage | TEMPÉRATURE : -40 ℃ | 1000 heures | 22 pièces | 0/1 |
6 | Durée de vie en courant continu | SI=20MA | 1000 heures | 22 pièces | 0/1 |
7 | Humidité élevée | 85% HR | 1000 heures | 22 pièces | 0/1 |
Instructions de soudage par refusion SMT de la LED SMD VERTE JAUNE 0603 avec objectif
Remarques :
1. Nous recommandons la température de refusion de 245 ± 5 ℃. La température maximale de soudure doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être de 2 fois ou moins.
La production de puce LED JAUNE VERT 0603 :
LED à montage en surface 0603 haute luminosité (LLS0603UG1-LS) avec 35 degrés
·Dimensions de l'emballage de JAUNE VERT puce LED 0603
REMARQUES :
1.Toutes les dimensions sont en millimètres[unité] ;
2. La tolérance est de ± 0,1 mm (0,004 '), sauf indication contraire ;
3. Les spécifications sont sujettes à changement sans préavis.
·Caractéristiques
1,6*0,8*0,60mm
Type monochrome
Méthodes de brasage :Toutes les méthodes d'assemblage CMS
Conforme à la norme ROHS
·Description
Ce blanc LED CMS 0603 sont fabriqués avec AlGaInP sur saphir
Diode électroluminescente.
Application
Rétroéclairage LCD
Éclairages
Partie Non. | Émis Couleur | Couleur des verres | Ébrécher Matériel |
LLS0603UG1-LS(0,95) | Jaune Vert | Eau Clair | AlGaInP |
Notes maximales absolues (Ta = 25 ℃)
Article | Symbole | Maximum | Unité |
Dissipation de puissance | PD | 75 | mW |
Courant direct continu | IFmax | 30 | mA |
Courant direct de pointe(1/10 Cycle de service 0,1 ms (largeur d'impulsion) | IFP | 80 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr | -40 à +85 | ℃ |
Plage de température de stockage | Tstg | -40 à +85 | ℃ |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | |
Caractéristiques électriques/optiques (Ta=25℃)
Article | Symbole | Condition | Min. | Typ. | Max. | Unité |
Tension directe | VF | IF=20mA |
| --- |
| V |
Intensité lumineuse | IV | IF=20mA | 70 | 150 | --- | mcd |
Longueur d'onde | l | IF=20mA | 566 | --- | 572 | nm |
Angle de vision | 2θ1/2 | IF=20mA | --- | 35 | --- | Degré |
Courant inverse | IR | VR =5V | --- | --- | 10 | uA |
Éléments et conditions du test de fiabilité du ChipLED 0603 JAUNE VERT avec objectif
NON. | Article | Conditions d'essai | Test Heure/cycle/temps | Échantillon Qté | Acre |
1 | Refusion | TEMP : 260 ± 5 ℃ ; Min.5Sec | 6 minutes | 22 pièces | 0/1 |
2 | Cycle de température | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 20 cycles | 22 pièces | 0/1 |
3 | Choc thermique | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 100 cycles | 22 pièces | 0/1 |
4 | Haute température Stockage | TEMPÉRATURE : 85 ℃ | 1000 heures | 22 pièces | 0/1 |
5 | Basse température Stockage | TEMPÉRATURE : -40 ℃ | 1000 heures | 22 pièces | 0/1 |
6 | Durée de vie en courant continu | SI=20MA | 1000 heures | 22 pièces | 0/1 |
7 | Humidité élevée | 85% HR | 1000 heures | 22 pièces | 0/1 |
Instructions de soudage par refusion SMT de la LED SMD VERTE JAUNE 0603 avec objectif
Remarques :
1. Nous recommandons la température de refusion de 245 ± 5 ℃. La température maximale de soudure doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être de 2 fois ou moins.
La production de puce LED JAUNE VERT 0603 :
