0603 LED SMD blanc

État de disponibilité:
Quantité:
  • LLS0603CW1

  • LITEKEY

  • 8541401000

0603 LED à montage en surface (LLS0603CW1)

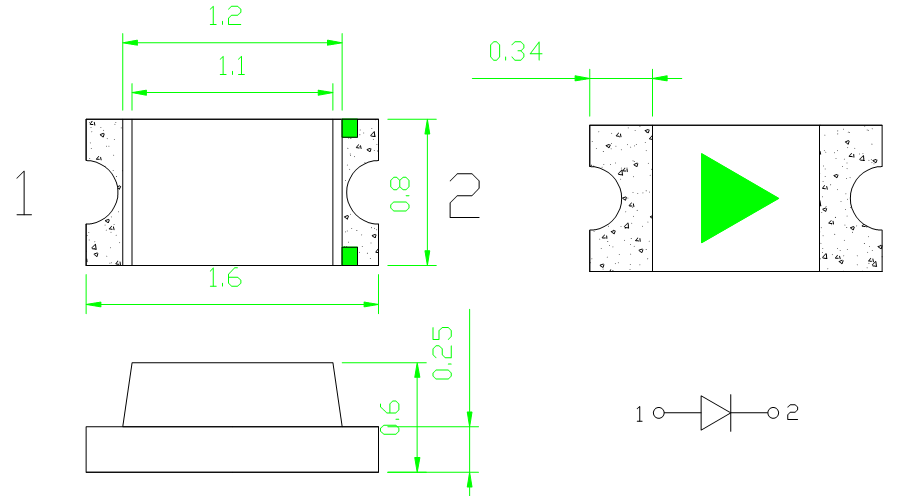

·Dimensions de l'emballage de LED à puce blanche 0603

REMARQUES :

1.Toutes les dimensions sont en millimètres[unité] ;

2. La tolérance est de ± 0,1 mm (0,004 '), sauf indication contraire ;

3. Les spécifications sont sujettes à changement sans préavis.


·Caractéristiques

1,6*0,8*0,60 mm

Type monochrome

Méthodes de brasage :Toutes les méthodes d'assemblage CMS

Conforme à la norme ROHS


·Description

Ce blanc LED CMS 0603 sont fabriqués avec InGaN sur saphir

Diode électroluminescente.


Application

Rétroéclairage LCD

Éclairages


Numéro de pièce.

Couleur émise

Couleur des verres

Matériau de la puce

LLS0603CW1(0,60)

Blanc froid

Jaune diffusé

InGaN




Notes maximales absolues (Ta = 25 ℃)

Article

Symbole

Maximum

Unité

Dissipation de puissance

PD

135

mW

Courant direct continu

IFmax

30

mA

Courant direct de pointe (cycle de service 1/10, largeur d'impulsion de 0,1 ms)

PIF

140

mA

Tension inverse

VR

5

V

Plage de température de fonctionnement

Topr

-40 à +85

Plage de température de stockage

Tstg

-40 à +85

Température de soudure au plomb

Tsol

260ºC pendant 3 secondes


Caractéristiques électriques/optiques (Ta=25℃)

Article

Symbole

Condition

Min.

Typ.

Max.

Unité

Tension directe

VF

SI=20mA

--

3.0

3.6

V

Intensité lumineuse

IV

SI=20mA

400

--

600

mcd

Température de couleur

Tc

SI=20mA

--

7500

12000

K

Angle de vision

2θ1/2

SI=20mA

---

120

---

Degré

Courant inverse

IR

VR = 5V

---

---

10

uA


·Courbes typiques des caractéristiques électro-optiques
















Éléments et conditions du test de fiabilité du ChipLED blanc 0603


NON.

Article

Conditions d'essai

Test

Heure/cycle/temps

Échantillon

Qté

Acre

1

Refusion

TEMPÉRATURE : 260 ± 5 ℃ ;

Min.5Sec

6 minutes

22 pièces

0/1

2

Cycle de température

H : +100 ℃ 15 minutes

À (5 minutes)

L:-40 ℃ 15 minutes

20 cycles

22 pièces

0/1

3

Choc thermique

H : +100 ℃ 15 minutes

À (5 minutes)

L:-40 ℃ 15 minutes

100 cycles

22 pièces

0/1

4

Haute température

Stockage

TEMPÉRATURE : 85 ℃

1000 heures

22 pièces

0/1

5

Basse température

Stockage

TEMPÉRATURE : -40 ℃

1000 heures

22 pièces

0/1

6

Durée de vie en courant continu

SI=20MA

1000 heures

22 pièces

0/1

7

Humidité élevée

85% HR

1000 heures

22 pièces

0/1


Instructions de soudage par refusion SMT de la LED SMD 0603


Remarques :

1.  Nous recommandons la température de refusion de 245 ± 5 ℃. La température de soudure maximale doit être limitée à 260 ℃ pendant 10 s (max).

2.  Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.

3.  Le nombre de processus de refusion doit être de 2 fois ou moins.


La production de la puce LED 0603 :

Fabrication de lampes LED

Test de lampe LED

sur:
En vertu d'un:
