LLS0606UA1UG1
LITEKEY
8541401000
0606 LED à montage en surface bicolore VERT AMBRE (LLS0606UA1UG1)

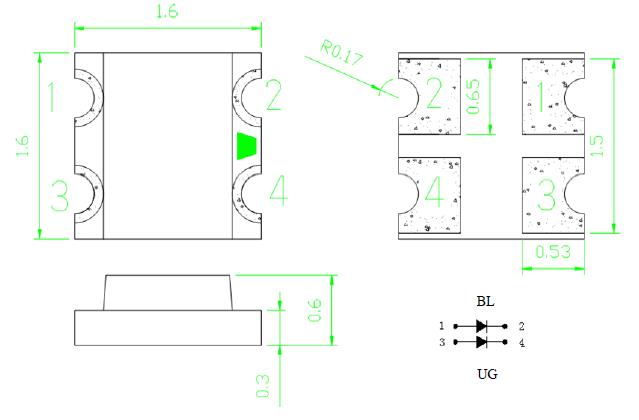

Dimensions de l'emballage de DOUBLE COULEUR puce LED 0606
REMARQUES :
1.Toutes les dimensions sont en millimètres[unité] ;
2. La tolérance est de ± 0,1 mm (0,004 '), sauf indication contraire ;
3. Les spécifications sont sujettes à changement sans préavis.
·Caractéristiques
1,6*1,6*0,60mm
Type bicolore/tricolore
Méthodes de brasage :Toutes les méthodes d'assemblage CMS
Conforme à la norme ROHS
Méthodes de brasage :Toutes les méthodes d'assemblage CMS.
Conforme à la norme RoHS.
Taille extrêmement petite (2x1,25x0,8 mm).
Plage de température de fonctionnement de -40°C à +85°C.
0606 empreinte standard de l'industrie.
Très approprié pour une application dans de petits appareils.
Performances de haute fiabilité.
Grand angle de vision.
Surface émettrice à dessus plat.
·Description
Cette bicolore LED CMS 0606 sont fabriqués avec InGaN et InGaAIP sur saphir
Diode électroluminescente.
Application du 0606 VERT AMBRE LED à puce tricolore
Indicateur optique
Indicateur et rétroéclairage dans téléphone et fax
Rétroéclairage plat pour LCD, interrupteur et symbole
Application de conduits de lumière
Usage général
Numéro de pièce. | Émis Couleur | La couleur de Len | Matériau de la puce |
LLS0606UA1UG1(0,60) | Ambre | Eau claire | AlGaInP |
Jaune Vert | AlGaInP |
Notes maximales absolues (Ta = 25 ℃)
Article | Symbole | Maximum | Unité | |
UA | UG | |||
Dissipation de puissance | PD | 78 | 78 | mW |
Courant direct continu | IFmax | 30 | 30 | mA |
Courant direct de pointe(1/10 Cycle de service 0,1 ms (largeur d'impulsion) | IFP | 80 | 80 | mA |
RTension inverse | VR | 5 | 5 | V |
Plage de température de fonctionnement | Topr | -40 à +85 | ℃ | |
Plage de température de stockage | Tstg | -40 à +85 | ℃ | |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | ||
Caractéristiques électriques/optiques (Ta=25℃)
Article | Symbole | Condition | Min. | Typ. | Max.. | Unité | ||||
UA | UG | UA | UG | UA | UG | |||||
Tension directe | VF | IF=20mA | 1.8 | 1.8 | --- | --- | 2.6 | 2.6 | V | |
Intensité lumineuse | IV | IF=20mA | 70 | 25 | --- | --- | 150 | 50 | mcd | |
Longueur d'onde | l | IF=20mA | 600 | 568 | --- | --- | 610 | 574 | nm | |
Angle de vision | 2θ1/2 | IF=20mA | -- | -- | 120 | 120 | -- | -- | Degré | |
Courant inverse | IR | VR =5V | --- | --- | --- | --- | 10 | 10 | uA | |
Éléments et conditions du test de fiabilité du 0606 BLUE ChipLED
NON. | Article | Conditions d'essai | Test Heure/cycle/temps | Échantillon Qté | Acre |
1 | Refusion | TEMPÉRATURE : 260 ± 5 ℃ ; Min.5Sec | 6 minutes | 22 pièces | 0/1 |
2 | Cycle de température | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 20 cycles | 22 pièces | 0/1 |
3 | Choc thermique | H : +100 ℃ 15 minutes À (5 minutes) L:-40 ℃ 15 minutes | 100 cycles | 22 pièces | 0/1 |
4 | Haute température Stockage | TEMPÉRATURE : 85 ℃ | 1000 heures | 22 pièces | 0/1 |
5 | Basse température Stockage | TEMPÉRATURE : -40 ℃ | 1000 heures | 22 pièces | 0/1 |
6 | Durée de vie en courant continu | SI=20MA | 1000 heures | 22 pièces | 0/1 |
7 | Humidité élevée | 85% HR | 1000 heures | 22 pièces | 0/1 |
Instructions de soudage par refusion SMT de la LED SMD 0606
Remarques :
1. Nous recommandons la température de refusion de 245 ± 5 ℃. La température maximale de soudure doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être de 2 fois ou moins.
La production de la puce LED 0606 :
