0606 DEL BLEU-VERT COULEUR à montage en surface (LLS0606BL1UG1)

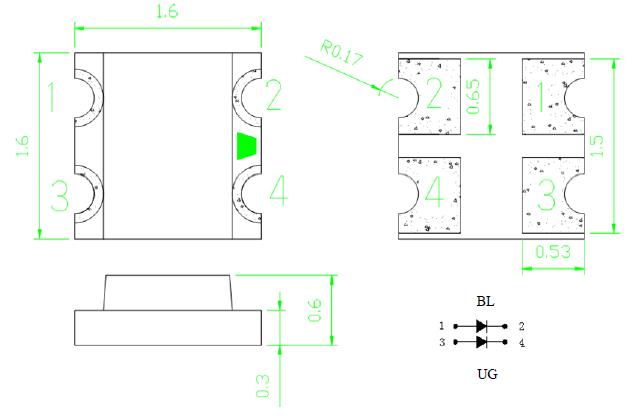

Dimensions de l'emballage de DOUBLE COULEURpuce LED 0606
REMARQUES:
1.Toutes les dimensions sont en millimètres [unité];
2.La tolérance est de ± 0,1 mm (0,004 \"), sauf indication contraire;
3.Les spécifications peuvent être modifiées sans préavis.
·Traits
1,6 * 1,6 * 0,60 mm
Type bicolore
Méthodes de soudage: toutes les méthodes d'assemblage SMT
Conforme à la norme ROHS
Méthodes de soudage: toutes les méthodes d'assemblage SMT.
Conformez-vous à la norme RoHS.
Taille extrêmement petite (2x1.25x0.8mm).
Plage de températures de fonctionnement de -40 ° C à + 85 ° C.
Empreinte standard de l'industrie 0606.
Très approprié pour une application dans de petits appareils.
Performance haute fiabilité.
Grand angle de vision.
Surface émettrice à dessus plat.
·La description
Cette double couleurLED SMD0606 sont fabriqués avecInGaN etInGaAIPsur saphir
Diode électro-luminescente.
Application de LED à puce tricolore 0606 BLEU-VERT
Indicateur optique
Indicateur et rétroéclairage dans le téléphone et le fax
Rétroéclairage plat pour LCD, interrupteur et symbole
Application de tube de lumière
Usage général
N ° de pièce | Couleur émise | Couleur de Len | Matériel de puce |
LLS0606BLUG1(0,60) | Bleu | L'eau claire | InGaN |
Vert jaunâtre | AlGaInP |
Valeurs maximales absolues (Ta = 25 ℃)
Article | symbole | Maximum | Unité | |
BL | UG | |||
Dissipation de puissance | PD | 108 | 78 | mW |
Courant direct continu | IFmax | 30 | 30 | mA |
Courant direct de crête(Rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | IFP | 80 | 80 | mA |
Rtension inverse | VR | 5 | 5 | V |
Plage de température de fonctionnement | Topr | -40 à + 85 | ℃ | |
Plage de température de stockage | Tstg | -40 à + 85 | ℃ | |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | ||
Caractéristiques électriques / optiques (Ta = 25 ℃)
Article | symbole | Condition | Min. | Typ. | Max. | Unité | ||||
BL | UG | BL | UG | BL | UG | |||||
Tension directe | VF | IF= 20mA | --- | --- | 3.0 | 1.9 | 3.6 | 2.6 | V | |
Intensité lumineuse | IV | IF= 20mA | 50 | 20 | 70 | 50 | --- | --- | mcd | |
Longueur d'onde | l | IF= 20mA | --- | --- | 464 | 568 | 468 | 572 | nm | |
Angle de vue | 2θ1/2 | IF= 20mA | - | - | 120 | 120 | - | - | Degré | |
Courant inverse | IR | VR= 5 V | --- | --- | --- | --- | 10 | 10 | uA | |
Éléments et conditions du test de fiabilité du 0606 BLUE ChipLED
NON. | Article | Condition de test | Tester H / cycle / temps | Échantillon Qté | Acre |
1 | Refusion | TEMP: 260 ± 5 ℃; Min.5Sec | 6 min | 22pcs | 0/1 |
2 | Cycle de température | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 20 cycles | 22pcs | 0/1 |
3 | Choc thermique | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 100 cycles | 22pcs | 0/1 |
4 | Haute température Espace de rangement | TEMP: 85 ℃ | 1000 heures | 22pcs | 0/1 |
5 | Basse température Espace de rangement | TEMP: -40 ℃ | 1000 heures | 22pcs | 0/1 |
6 | Durée de vie CC | IF = 20MA | 1000 heures | 22pcs | 0/1 |
7 | Humidité élevée | 85% H.R. | 1000 heures | 22pcs | 0/1 |
Instructions de soudage par refusion SMT du SMD LED 0606
Remarques:
1. Nous recommandons une température de refusion de 245 ± 5 ℃. La température maximale de soudage doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne pas stresser la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être 2 fois ou moins.
La production de la puce LED 0606:
0606 DEL BLEU-VERT COULEUR à montage en surface (LLS0606BL1UG1)
Dimensions de l'emballage de DOUBLE COULEURpuce LED 0606
REMARQUES:
1.Toutes les dimensions sont en millimètres [unité];
2.La tolérance est de ± 0,1 mm (0,004 \"), sauf indication contraire;
3.Les spécifications peuvent être modifiées sans préavis.
·Traits
1,6 * 1,6 * 0,60 mm
Type bicolore
Méthodes de soudage: toutes les méthodes d'assemblage SMT
Conforme à la norme ROHS
Méthodes de soudage: toutes les méthodes d'assemblage SMT.
Conformez-vous à la norme RoHS.
Taille extrêmement petite (2x1.25x0.8mm).
Plage de températures de fonctionnement de -40 ° C à + 85 ° C.
Empreinte standard de l'industrie 0606.
Très approprié pour une application dans de petits appareils.
Performance haute fiabilité.
Grand angle de vision.
Surface émettrice à dessus plat.
·La description
Cette double couleurLED SMD0606 sont fabriqués avecInGaN etInGaAIPsur saphir
Diode électro-luminescente.
Application de LED à puce tricolore 0606 BLEU-VERT
Indicateur optique
Indicateur et rétroéclairage dans le téléphone et le fax
Rétroéclairage plat pour LCD, interrupteur et symbole
Application de tube de lumière
Usage général
N ° de pièce | Couleur émise | Couleur de Len | Matériel de puce |
LLS0606BLUG1(0,60) | Bleu | L'eau claire | InGaN |
Vert jaunâtre | AlGaInP |
Valeurs maximales absolues (Ta = 25 ℃)
Article | symbole | Maximum | Unité | |
BL | UG | |||
Dissipation de puissance | PD | 108 | 78 | mW |
Courant direct continu | IFmax | 30 | 30 | mA |
Courant direct de crête(Rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | IFP | 80 | 80 | mA |
Rtension inverse | VR | 5 | 5 | V |
Plage de température de fonctionnement | Topr | -40 à + 85 | ℃ | |
Plage de température de stockage | Tstg | -40 à + 85 | ℃ | |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes | ||
Caractéristiques électriques / optiques (Ta = 25 ℃)
Article | symbole | Condition | Min. | Typ. | Max. | Unité | ||||
BL | UG | BL | UG | BL | UG | |||||
Tension directe | VF | IF= 20mA | --- | --- | 3.0 | 1.9 | 3.6 | 2.6 | V | |
Intensité lumineuse | IV | IF= 20mA | 50 | 20 | 70 | 50 | --- | --- | mcd | |
Longueur d'onde | l | IF= 20mA | --- | --- | 464 | 568 | 468 | 572 | nm | |
Angle de vue | 2θ1/2 | IF= 20mA | - | - | 120 | 120 | - | - | Degré | |
Courant inverse | IR | VR= 5 V | --- | --- | --- | --- | 10 | 10 | uA | |
Éléments et conditions du test de fiabilité du 0606 BLUE ChipLED
NON. | Article | Condition de test | Tester H / cycle / temps | Échantillon Qté | Acre |
1 | Refusion | TEMP: 260 ± 5 ℃; Min.5Sec | 6 min | 22pcs | 0/1 |
2 | Cycle de température | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 20 cycles | 22pcs | 0/1 |
3 | Choc thermique | H: + 100 ℃ 15 minutes À (5 minutes) L: -40 ℃ 15 minutes | 100 cycles | 22pcs | 0/1 |
4 | Haute température Espace de rangement | TEMP: 85 ℃ | 1000 heures | 22pcs | 0/1 |
5 | Basse température Espace de rangement | TEMP: -40 ℃ | 1000 heures | 22pcs | 0/1 |
6 | Durée de vie CC | IF = 20MA | 1000 heures | 22pcs | 0/1 |
7 | Humidité élevée | 85% H.R. | 1000 heures | 22pcs | 0/1 |
Instructions de soudage par refusion SMT du SMD LED 0606
Remarques:
1. Nous recommandons une température de refusion de 245 ± 5 ℃. La température maximale de soudage doit être limitée à 260 ℃ pendant 10 s (max).
2. Ne pas stresser la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être 2 fois ou moins.
La production de la puce LED 0606:
