LLS3535RGB-HJAEC
LITEKEY
8541401000
LLS3535RGB
pièce
1000pcs

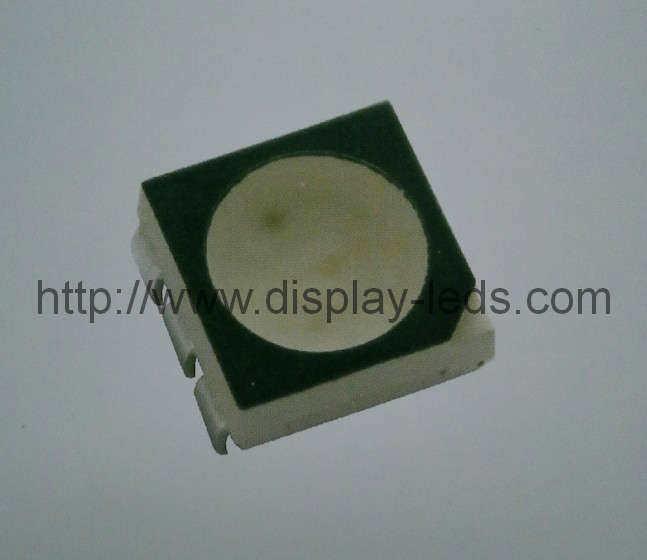

RGB SMD RGB de type supérieur 3535
Numéro de pièce: LLS3535RGB-HJAEC
115 degrés, 3,5 (L) × 3,5 (W) -mm, PLCC4 TOP
LED SMD en couleur avec lentille à diffusion blanche (époxy) et surface noire
Émission de la couleur: RVB, pleine couleur
Applications
Écran d'affichage extérieur
Indicateur
Décoration
Rétro-éclairage
Autres
Dimensions mécaniques
Évaluations maximales absolues
| Articles | symbole | Cote maximale absolue | Unité | ||
| R | G | B | |||
| Courant direct (TA = 25 ℃) | SI | 30 | 25 | 25 | mA |
| Courant direct de crêteRemarque(TA = 25 ℃) | SIP | 120 | 100 | 100 | mA |
| Tension inverse (TA = 25 ℃) | VR | 10 | V | ||
| Dissipation de puissance (TA = 25 ℃) | PD | 72 | 95 | 95 | mW |
| Température de fonctionnement | Topr | -30 ~ + 85 | ℃ | ||
| Température de stockage | Tstg | -40 ~ + 85 | ℃ | ||
Remarque:Largeur d'impulsion ≤0,1 msec, rapport cyclique ≤1 / 10.
Caractéristiques électriques et optiques typiques (TA = 25 ℃)
| Caractéristiques | Condition | symbole | Valeurs | Unité | ||
| R | G | B | ||||
| Longueur d'onde dominante | SI（R）= 20mA SI（G）= 20mA SI（B）= 20mA | λD(typ) | 622 | 526 | 470 | nm |
| Angle de vision à 50% IV | 2θ1/2(typ) | 115 | deg | |||
| Tension directe | VF(typ) | 2.0 | 3.2 | 3.0 | V | |
| Intensité lumineuse | IV(typ) | 680 | 1600 | 400 | mcd | |
| Courant inverse (max.) | VR = 5V | IR | 10 | uA | ||
Remarques:
1. Les caractéristiques de production ont été décidées par Jiuzhou optoélectronique, les performances optiques et électriques peuvent être différentes pour chaque rang, les clients doivent choisir la méthode d'application en fonction de leur état.
2. Nous nous engageons à améliorer les performances de nos LED et n'informerons pas les clients si des spécifications sont modifiées.
Instructions de soudage par refusion SMT
Le processus de soudage par refusion doit être inférieur à deux fois et un processus de refroidissement à la température normale est requis entre le premier et le deuxième processus de soudage.
Soudure à la main
Il est recommandé d'utiliser un fer à souder de moins de 20 W pour le brasage à la main. Veuillez garder la température du fer à souder inférieure à 350 ℃ pendant le soudage. La LED peut être soudée une seule fois et le temps de soudage doit être inférieur à 3 secondes. Soyez prudent car les dommages du produit peuvent se produire lors du processus de brasage manuel.
Conception recommandée de la plaquette de soudage Unités: mm
