LLS3535PLC6RGB-E10
LITEKEY
8541410000
ROHS ROHS RVB 6 PINS 3535 SMD LED avec un visage noir
3535 LED étendent le portefeuille de Litekey à la tête d'industrie de LED de classe d'éclairage à un ensemble plus large d'applications.
Il combine une efficacité élevée et une excellente valeur dans un dossier fiable.
Il est également optimisé pour les applications d'éclairage à faible densité où une efficacité élevée et une apparence lisse
sont critiques, tels que les downlights, les troffers et les lumières du panneau.
La série 3014 LEDS offre un IRC élevé et est optimisé pour les applications d'éclairage où une bonne qualité de couleur est critique.
Paramètres du produit
LED SMT de 3,5 mm × 3,5 mm avec visage noir
Grande fiabilité
Faible tension de fonctionnement, faible consommation d'énergie, longue durée de vie
Produits gratuits PB (conforme aux ROH de l'UE)
Convient pour tout assemblage SMT
Niveau de sensibilité à l'humidité: niveau 4
Matériaux à puce ：Matériau en dés: Ingan / Aigainp; Couleur claire: RGB; Couleur de l'objectif: Brouillard
·Photo LED

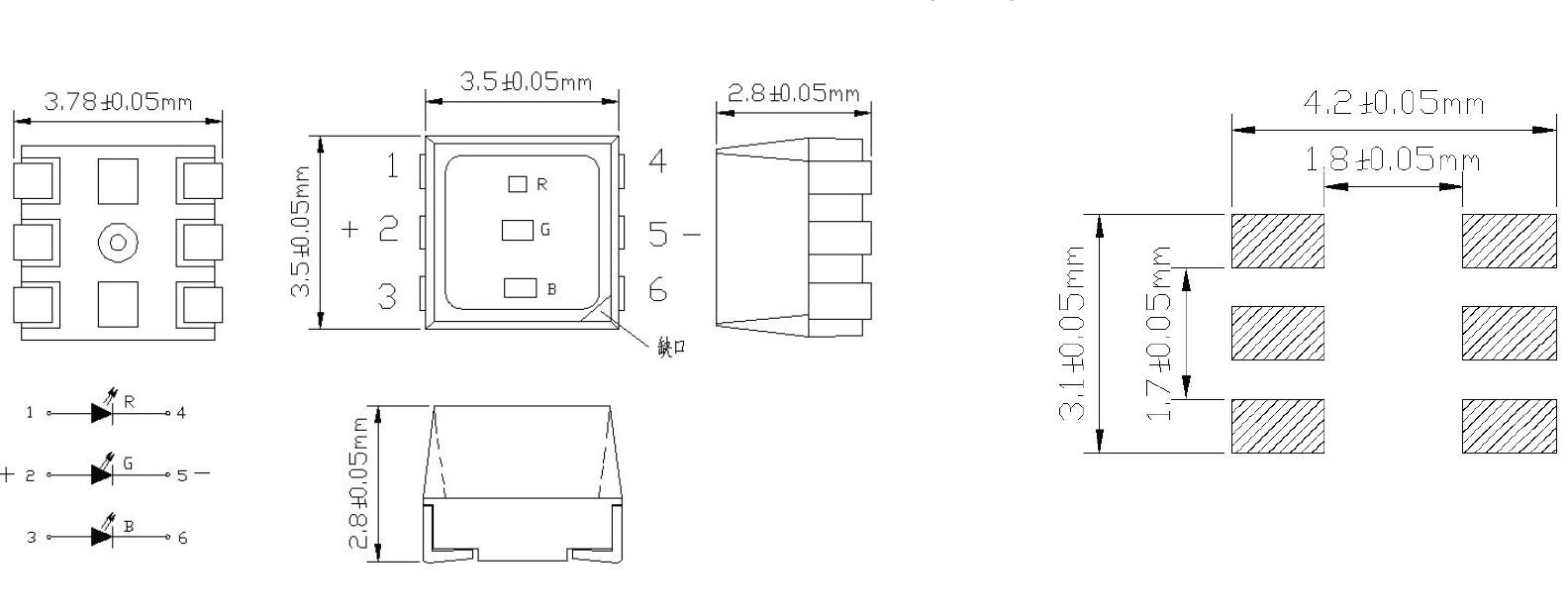

·Dimension de contour
·Notes maximales absolues (TA = 25℃)
Article | Symbole | Maximum | Unité | |
Dissipation de puissance | PD | 180 | MW | |
En avant continu Actuel | SI | 3 * 20 | mame | |
Pulsé vers l'avant Courant (1/10 cycle de service 0,1 ms Largeur d'impulsion) | SI P | 3 * 30 | Mame | |
Tension inversée | VR | 5 | V | |
Électrostatique Décharge (HBM) | ESDE | R | 3000 | V |
G | 2000 | |||
B | 2000 | |||
Température de fonctionnement Gamme | Topr | -30 à + 80 | ℃ | |
Température de stockage Gamme | Tstg | -30 à + 85 | ℃ | |
Température de jonction | TJ | ≤125 | ℃ | |
·Caractéristiques électriques / optiques (TA = 25℃)
Article | Symbole | Condition | Min. | Typ. | Max | Unité | |
Tension directe | VF | Si = 20mA | R | 2.0 | - | 2.4 | V |
Si = 20mA | G | 3.0 | - | 3.4 | |||
Si = 20mA | B | 3.0 | - | 3.4 | |||
Intensité lumineuse | Iv | Si = 20mA | R | 600 | - | 800 | MCD |
Si = 20mA | G | 1400 | - | 1600 | |||
Si = 20mA | B | 300 | - | 500 | |||
Dominant Longueur d'onde | λd | Si = 20mA | R | 620 | - | 630 | nm |
Si = 20mA | G | 520 | - | 530 | |||
Si = 20mA | B | 460 | - | 470 | |||
Angle de vue | 2θ1 / 2 | Si = 20mA | - | 120 | - | degrés | |
Courant inverse | IR | VR = 5V | - | - | 10 | ua | |

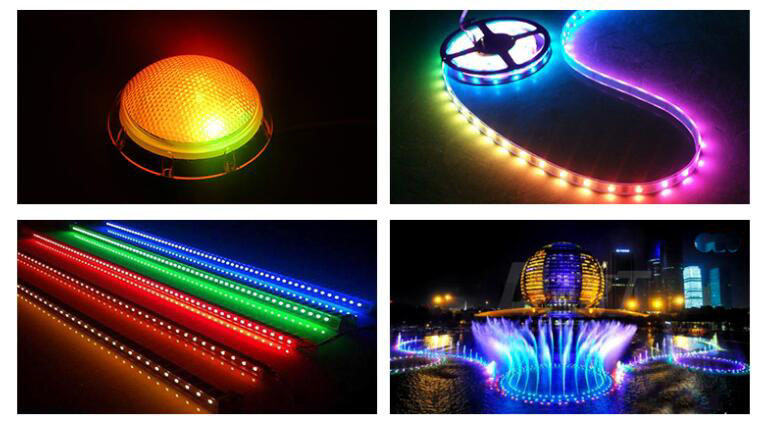

·Application

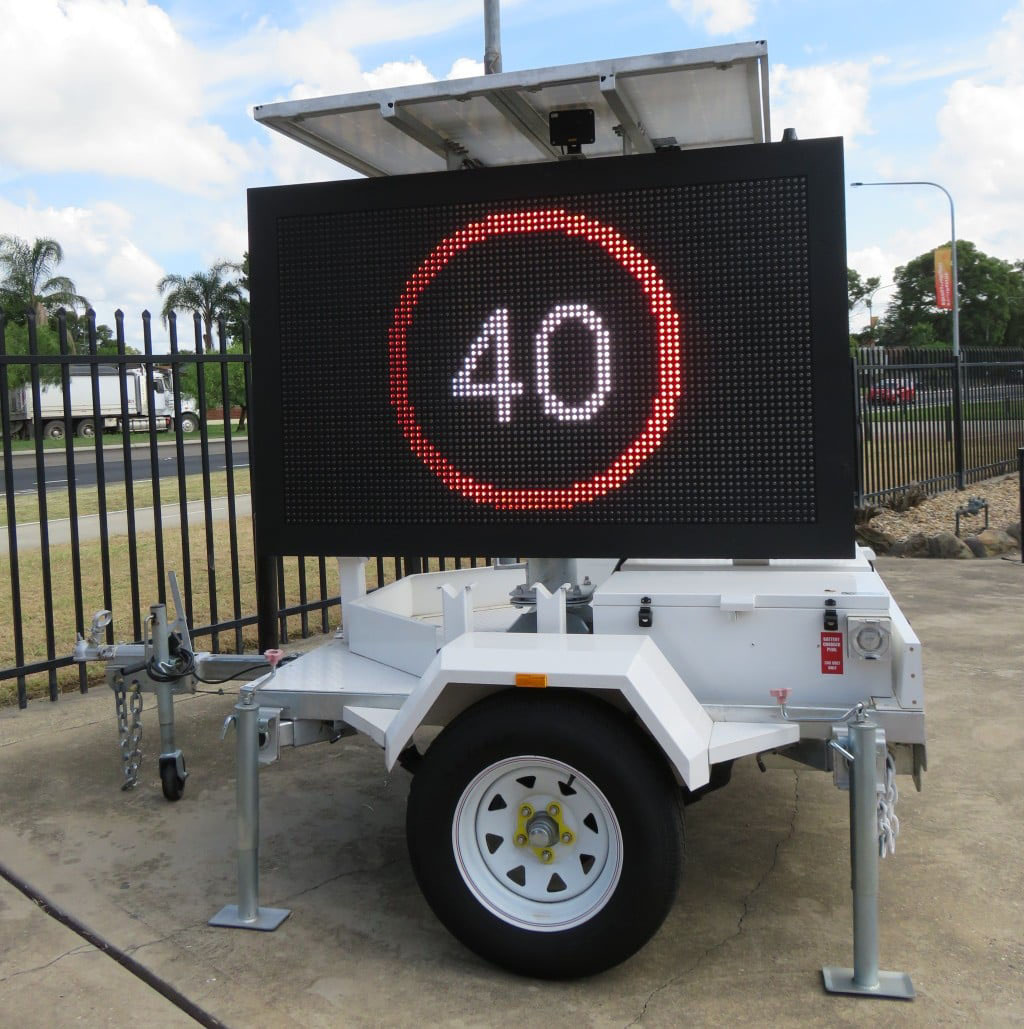

Lettre de canal / Éclairage architectural / Signes de messages variables (VM)
Changeurs de prix en particulier l'environnement en plein air
Surveillance de la sécurité, feux de voiture, indicateur 3C, feux de circulation
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes LED.
