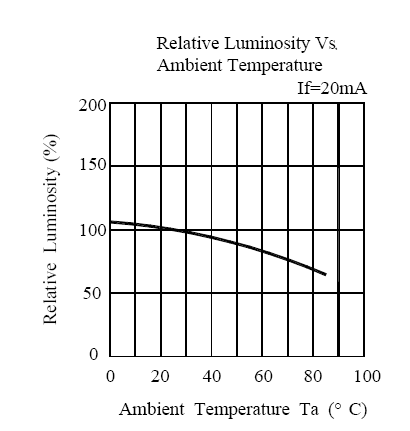

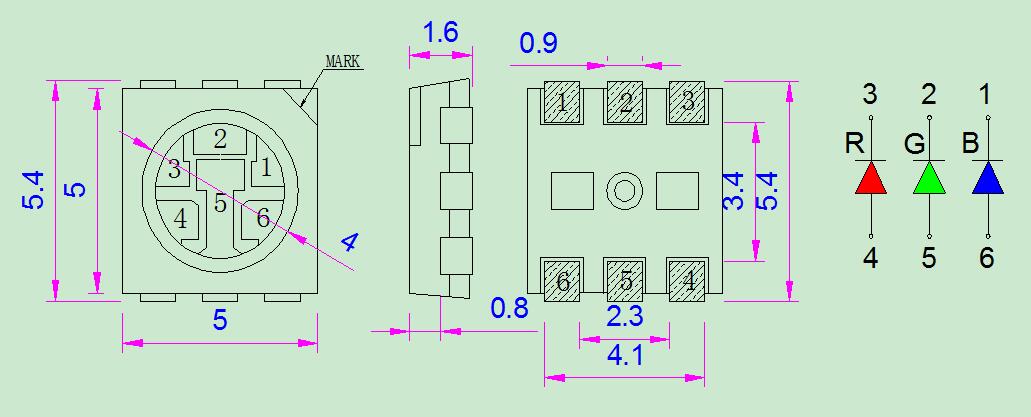

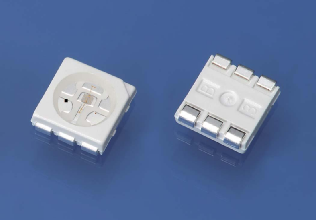

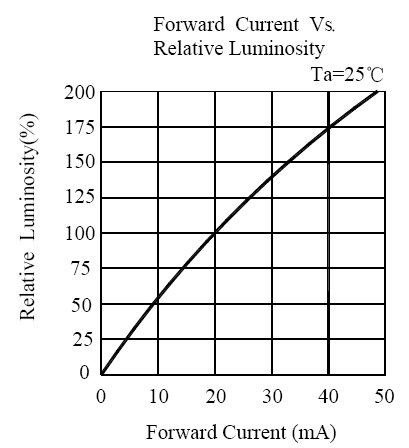

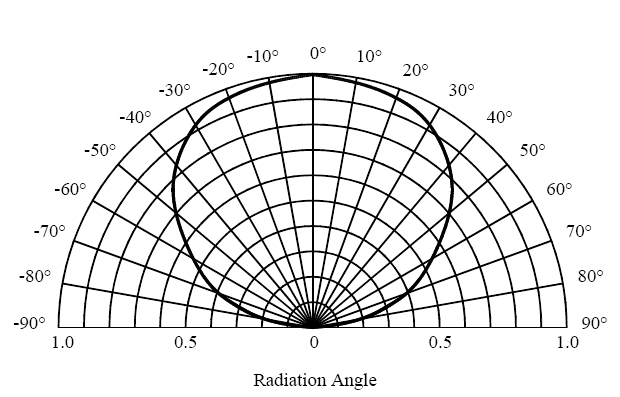

5050 RVB SMD LED avec PLCC6

·Instructions de soudage par refusion SMT

Remarques :

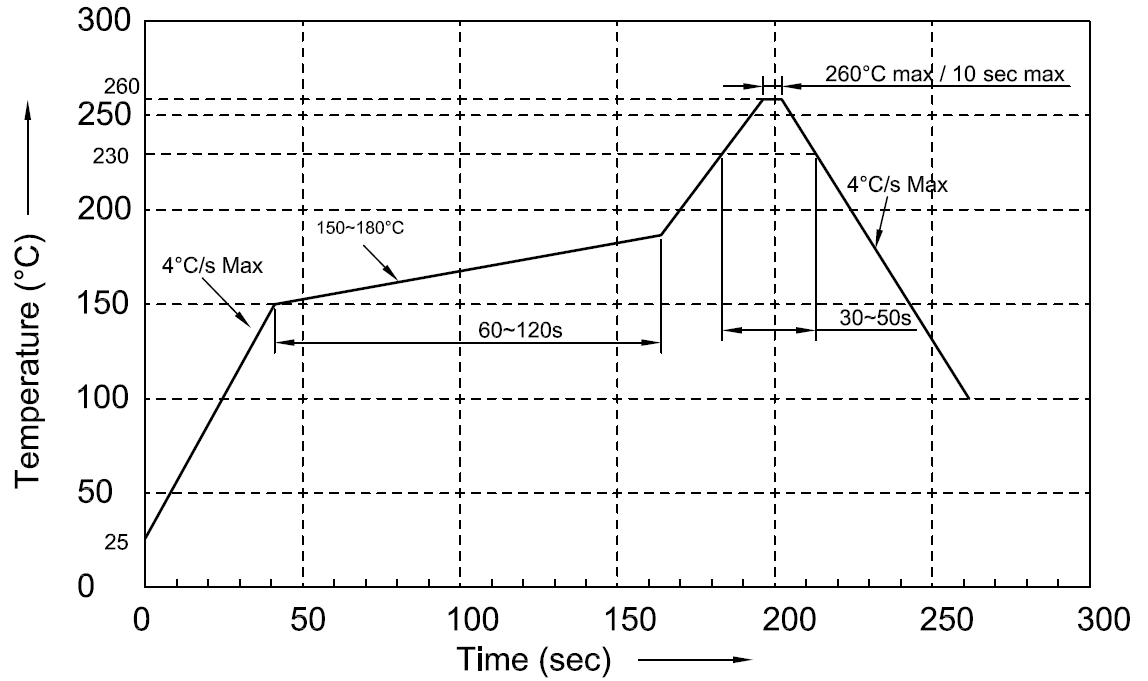

1.  Nous recommandons la température de refusion de 245 ± 5 ℃. La température maximale de soudure doit être limitée à 260 ℃ pendant 10 s (max).

2.  Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.

3.  Le nombre de processus de refusion doit être de 2 fois ou moins.

· Précautions de manipulation

La résine époxy est dure et cassante et le silicone est plus doux et flexible. Bien que sa caractéristique soit une contrainte thermique importante, il est plus susceptible d'être endommagé par une force mécanique externe.

En conséquence, des précautions particulières de manipulation doivent être observées lors de l'assemblage à l'aide d'éléments encapsulés en silicone.

Produits LED. Le non-respect de ces consignes peut entraîner des dommages et une défaillance prématurée de la LED.

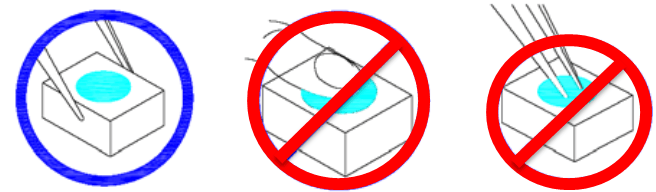

1.  Manipuler le composant le long de la surface latérale à l'aide de pinces ou d'outils appropriés (fig.1) ; ne touchez pas ou ne manipulez pas directement la surface de la lentille en silicone, cela pourrait endommager les circuits internes (fig.2 et 3).

2.  Le diamètre extérieur de la buse de capture SMD ne doit pas dépasser la taille de la LED pour éviter  fuites d'air. Le diamètre intérieur de la buse doit être aussi grand que possible. Un matériau souple est suggéré pour la pointe de la buse afin d'éviter de rayer ou d'endommager la surface de la LED pendant la capture.

Les dimensions du composant doivent être programmées avec précision dans la machine de prélèvement et de placement pour garantir un ramassage précis et éviter tout dommage pendant la production.

3.   Empêcher d'empiler les PCB assemblés contenant.

PH<7. LED. L'impact peut rayer la lentille en silicone ou endommager les circuits internes (fig.4).

4.  4. Non adapté pour fonctionner dans un environnement acide (Fig.5)

5.  L'environnement de fonctionnement des LED et la composition des éléments soufrés ne peuvent pas dépasser 100 ppm dans le matériau d'utilisation d'accouplement des LED.

·ESD (décharge électrostatique)

L'électricité statique ou les surtensions endommageront la LED. L'utilisation d'un bracelet conducteur ou d'un gant anti-électrostatique est recommandée lors de la manipulation de ces LED. Tous les appareils, équipements et machines doivent être correctement mis à la terre.

·Stockage

Afin d'éviter l'absorption d'humidité, il est recommandé de souder les LED LITEKEY dès que possible après le déballage de l'enveloppe scellée.

Si l'enveloppe est encore emballée, la stocker dans l'environnement comme suit :

1.  Température : 5 ℃-30 ℃ (41 ℉-86 ℉) Humidité : RH 60 % Max.

2.  Une fois ce sac ouvert, les appareils qui seront appliqués à la refusion infrarouge, à la refusion en phase vapeur ou à un processus de brasage équivalent doivent être :

UN.  Terminé dans les 168 heures.

B.   Stocké à moins de 30 % HR.

3.  Les appareils nécessitent une cuisson avant le montage, si : (2)a ou (2)b n’est pas respecté.

4.  Si une cuisson est nécessaire, les appareils doivent être cuits dans les conditions ci-dessous : 48 heures à 60 ℃ ± 3 ℃.

·Autre

1.  Les spécifications ci-dessus peuvent être modifiées sans préavis. LITEKEY se réservera l'autorité sur les modifications importantes pour les spécifications ci-dessus.

2.  Lors de l'utilisation de ce produit, veuillez respecter les valeurs maximales absolues et les instructions d'utilisation décrites dans ces fiches techniques. LITEKEY n'assume aucune responsabilité pour tout dommage résultant d'une utilisation du produit non conforme aux valeurs maximales absolues et aux instructions incluses dans ces fiches techniques.

3.  Ces fiches techniques incluent des matériaux protégés par le droit d'auteur de LITEKEY COMPANY LIMITED. Veuillez ne pas reproduire, car quiconque voudrait les reproduire sans le consentement de LITEKEY.
