Affichage à 7 segments de 0,39 ''

Quantité:



enquête Ajouter au panier

Modèle:
Série LD3911A / B
Commande minimum:
1000 pièces

La borne 3 et 8 sont les chevilles courantes ; carte interne statique de circuit ; affichage à LED De segment du chiffre sept de 0.39 pouce un ; les versions de CA et de cc sont procurables.
Caractéristiques :
1. chiffre de 9.90 millimètres (0.39 pouce) élevé
2. Excellente apparence de chiffre
3. Angle de visualisation large
4. Gamme de couleurs émises
5. I.C. compatible
6. Faible consommation d'énergie
7. Face noire, segment blanc
8. RoHS conforme

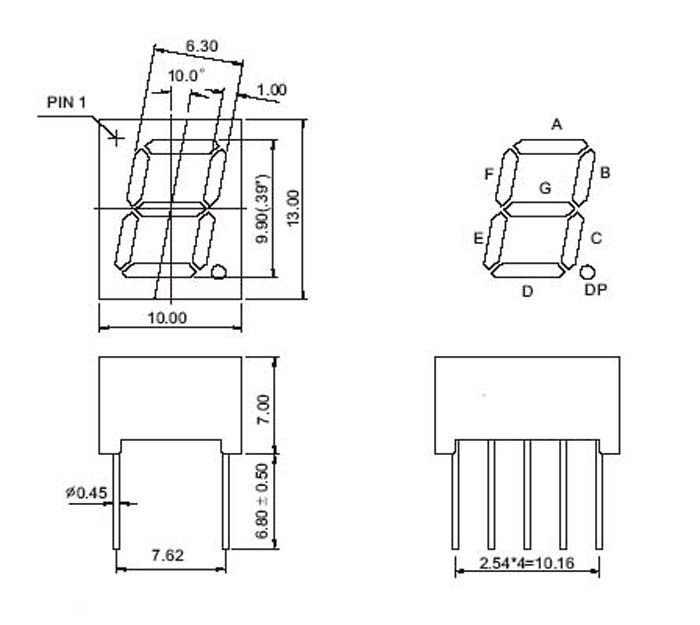

Dimensions de module et circuit interne :

Notes :

1. Toutes les dimensions sont en millimètres (pouces), tolérance est+0.25mm (0.01inch) à moins que l'autre remarquable sage.

2. Les caractéristiques sont sujettes à la modification sans préavis.

3. L'écartement entre le réflecteur et la carte ne dépassera pas 0.25mm.

Table1 :

Afficheur LED simple de segment du chiffre 7, hauteur de chiffre : 9.90mm (0.39inch), dimensions externes : 10.00x13.00x7.00mm (LxWxHmm)
Numéro d'article.		Puce			Iv@IF=20mA		Iv@IF=20mA
Courant Cathode	Courant Anode	Matériau	Couleur	WLD	Un Seg		Un DP
Courant Cathode	Courant Anode	Matériau	Couleur	WLD	Minimal.	Typ.	Minimal.	Typ.
LD3911AR	LD3911BR	GaAlAs	Rouge superbe	640	8	10	8	10
LD3911AD	LD3911BD	GaAlAs	Loué	640	18	25	18	25
LD3911AO	LD3911BO	GaAsP	Orange	625	7	9	7	9
LD3911AY	LD3911BY	GaAsP	Jaune	588	8	10	8	10
LD3911AG	LD3911BG	Écartement	Vert	568	7	9	7	9
LD3911AUR	LD3911BUR	AlGaInP	Ultra rouge	640	30	45	30	45
LD3911AUO	LD3911BUO	AlGaInP	Ultra orange	625	45	60	45	60
LD3911AUA	LD3911BUA	AlGaInP	Ultra ambre	65	30	45	30	45
LD3911AUY	LD3911BUY	AlGaInP	Ultra jaune	595	30	45	30	45
LD3911AUG	LD3911BUG	AlGaInP	Ultra vert	573	30	45	30	45
LD3911APG	LD3911BPG	InGaN	Vert pur	525	120	300	120	300
LD3911AUB	LD3911BUB	InGaN	Ultra bleu	470	30	45	30	45
LD3911AUW	LD3911BUW	InGaN	Ultra blanc		100	120	100	120
Élément :				nanomètre	mcd	mcd	mcd	mcd

Table2 :

Couleur		Caractéristiques optiques électriques^[1]			Capacités absolues^[1]
		Voltage@ vers l'avant IF=20mA		Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
		Typ.	Maximum.	Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
Rouge superbe	Par Seg.	1.8	2.2	30	60	25	100
Rouge superbe	Par DP	1.8	2.2	30	60	25	100
Loué	Par Seg.	1.8	2.2	30	60	25	100
Loué	Par DP	1.8	2.2	30	60	25	100
Orange	Par Seg.	2.1	2.5	30	80	30	100
Orange	Par DP	2.1	2.5	30	80	30	100
Jaune	Par Seg.	2.1	2.5	30	80	30	100
Jaune	Par DP	2.1	2.5	30	80	30	100
Vert	Par Seg.	2.2	2.5	30	80	30	100
Vert	Par DP	2.2	2.5	30	80	30	100
Ultra rouge	Par Seg.	1.9	2.6	30	60	30	100
Ultra rouge	Par DP	1.9	2.6	30	60	30	100
Ultra orange	Par Seg.	2	2.6	30	65	30	100
Ultra orange	Par DP	2	2.6	30	65	30	100
Ultra ambre	Par Seg.	2	2.6	30	65	30	100
Ultra ambre	Par DP	2	2.6	30	65	30	100
Ultra jaune	Par Seg.	2	2.6	30	65	30	100
Ultra jaune	Par DP	2	2.6	30	65	30	100
Ultra vert	Par Seg.	2.1	2.6	30	75	30	100
Ultra vert	Par DP	2.1	2.6	30	75	30	100
Vert pur	Par Seg.	3.5	4	30	110	30	100
Vert pur	Par DP	3.5	4	30	110	30	100
Ultra bleu	Par Seg.	3.5	4	30	120	30	100
Ultra bleu	Par DP	3.5	4	30	120	30	100
Ultra blanc	Par Seg.	3.5	4	30	120	30	100
Ultra blanc	Par DP	3.5	4	30	120	30	100
Élément :		V	V	uA	mW	mA	mA
