Affichage LED à 7 segments à 4 chiffres de 0,8 pouces

Partager sur:

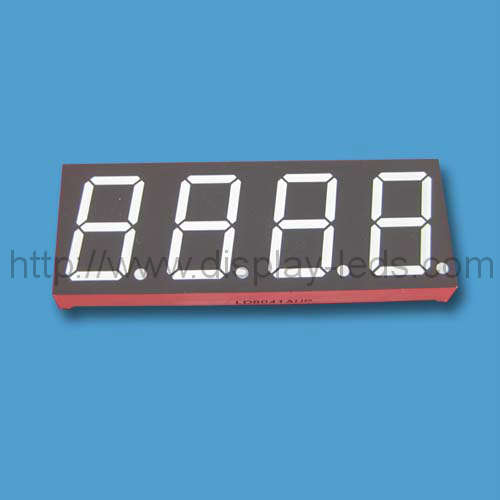

Affichage LED à 7 segments à 4 chiffres de 0,8 pouces

Quantité:



enquête Ajouter au panier

Modèle:
Série LD8041A / B
Commande minimum:
1000 pièces

La borne 1, 3, 10 et 12 sont les chevilles courantes ; PLONGER (par l'entremise-trou) l'étalage numérique à quatre chiffres de 0.8 pouce ; carte interne de circuit de multiplexage.
Caractéristiques :
1. chiffre de 20.4 millimètres (0.8inch) élevé
2. Excellente apparence de chiffre
3. Angle de visualisation large
4. Gamme de couleurs émises
5. I.C. compatible
6. Faible consommation d'énergie
7. Face noire, segment blanc
8. RoHS conforme

Dimensions de module et circuit interne :

Notes :

1. Toutes les dimensions sont en millimètres (pouces), tolérance est+0.25mm (0.01inch) à moins que l'autre remarquable sage.

2. Les caractéristiques sont sujettes à la modification sans préavis.

3. L'écartement entre le réflecteur et la carte ne dépassera pas 0.25mm.

Table1 :

Quatre Afficheur LED de segment des chiffres 7, hauteur de chiffre : 20.40mm (0.80inch), dimensions externes : 71.6x25.7x8.5mm (LxWxHmm)
Numéro d'article.		Puce			Iv@IF=20mA		Iv@IF=20mA
Courant Cathode	Courant Anode	Matériau	Couleur	WLD	Un Seg		Un DP
Courant Cathode	Courant Anode	Matériau	Couleur	WLD	Minimal.	Typ.	Minimal.	Typ.
LD8041AR	LD8041BR	GaAlAs	Rouge superbe	640	8	10	8	10
LD8041AD	LD8041BD	GaAlAs	Loué	640	18	25	18	25
LD8041AO	LD8041BO	GaAsP	Orange	625	7	9	7	9
LD8041AY	LD8041BY	GaAsP	Jaune	588	8	10	8	10
LD8041AG	LD8041BG	Écartement	Vert	568	7	9	7	9
LD8041AUR	LD8041BUR	AlGaInP	Ultra rouge	640	30	45	30	45
LD8041AUO	LD8041BUO	AlGaInP	Ultra orange	625	45	60	45	60
LD8041AUA	LD8041BUA	AlGaInP	Ultra ambre	65	30	45	30	45
LD8041AUY	LD8041BUY	AlGaInP	Ultra jaune	595	30	45	30	45
LD8041AUG	LD8041BUG	AlGaInP	Ultra vert	573	30	45	30	45
LD8041APG	LD8041BPG	InGaN	Vert pur	525	120	300	120	300
LD8041AUB	LD8041BUB	InGaN	Ultra bleu	470	30	45	30	45
LD8041AUW	LD8041BUW	InGaN	Ultra blanc		100	120	100	120
Élément :				nanomètre	mcd	mcd	mcd	mcd

Table2 :

Couleur		Caractéristiques optiques électriques^[1]			Capacités absolues^[1]
		Voltage@ vers l'avant IF=20mA		Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
		Typ.	Maximum.	Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
Rouge superbe	Par Seg.	1.8	2.2	30	60	25	100
Rouge superbe	Par DP	1.8	2.2	30	60	25	100
Loué	Par Seg.	1.8	2.2	30	60	25	100
Loué	Par DP	1.8	2.2	30	60	25	100
Orange	Par Seg.	2.1	2.5	30	80	30	100
Orange	Par DP	2.1	2.5	30	80	30	100
Jaune	Par Seg.	2.1	2.5	30	80	30	100
Jaune	Par DP	2.1	2.5	30	80	30	100
Vert	Par Seg.	2.2	2.5	30	80	30	100
Vert	Par DP	2.2	2.5	30	80	30	100
Ultra rouge	Par Seg.	1.9	2.6	30	60	30	100
Ultra rouge	Par DP	1.9	2.6	30	60	30	100
Ultra orange	Par Seg.	2	2.6	30	65	30	100
Ultra orange	Par DP	2	2.6	30	65	30	100
Ultra ambre	Par Seg.	2	2.6	30	65	30	100
Ultra ambre	Par DP	2	2.6	30	65	30	100
Ultra jaune	Par Seg.	2	2.6	30	65	30	100
Ultra jaune	Par DP	2	2.6	30	65	30	100
Ultra vert	Par Seg.	2.1	2.6	30	75	30	100
Ultra vert	Par DP	2.1	2.6	30	75	30	100
Vert pur	Par Seg.	3.5	4	30	110	30	100
Vert pur	Par DP	3.5	4	30	110	30	100
Ultra bleu	Par Seg.	3.5	4	30	120	30	100
Ultra bleu	Par DP	3.5	4	30	120	30	100
Ultra blanc	Par Seg.	3.5	4	30	120	30	100
Ultra blanc	Par DP	3.5	4	30	120	30	100
Élément :		V	V	uA	mW	mA	mA
