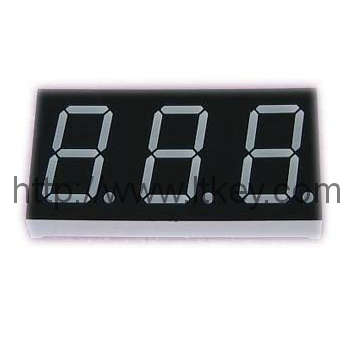

Affichage LED à 7 segments à trois chiffres de 0,8 pouce

Partager sur:

Affichage LED à 7 segments à trois chiffres de 0,8 pouce

Quantité:



enquête Ajouter au panier

Modèle:
Série LD8031A / B
Commande minimum:
1000 pièces

La borne 8, 9 et 12 sont les chevilles courantes ; carte interne de circuit de multiplexage ; affichage à LED De trois chiffres de sept segments de 0.8 pouce ; les versions de CA et de cc sont procurables. Caractéristiques : 1. 20.3 millimètres (0.8inch) de chiffre 2. excellents de chiffre de l'apparence 3. élevés de gamme large de l'angle de visualisation 4. de face noire compatible émise de la faible consommation d'énergie 7. des couleurs 5. I.C. 6., segment blanc 8. RoHS conforme

Dimensions de module et circuit interne :

Notes :

1. Toutes les dimensions sont en millimètres (pouces), tolérance est+0.25mm (0.01inch) à moins que l'autre remarquable sage.

2. Les caractéristiques sont sujettes à la modification sans préavis.

3. L'écartement entre le réflecteur et la carte ne dépassera pas 0.25mm.

Table1 :

Afficheur LED de trois chiffres de 7 segments, hauteur de chiffre : 20.30mm (0.80 pouce), dimensions externes : 59.2 0x27.50x8.30mm (LxWxHmm)
Numéro d'article.		Puce			I_V@I_F=20mA		Iv@I_F=20mA
Cathode courante	Courant Anode	Matériau	Couleur	WLD	Un Seg		Un DP
Cathode courante	Courant Anode	Matériau	Couleur	WLD	Minimal.	Typ.	Minimal.	Typ.
LD8031AR	LD8031BR	GaAlAs	Rouge superbe	640	8	10	8	10
LD8031AD	LD8031BD	GaAlAs	Loué	640	18	25	18	25
LD8031AO	LD8031BO	GaAsP	Orange	625	7	9	7	9
LD8031AY	LD8031BY	GaAsP	Jaune	588	8	10	8	10
LD8031AG	LD8031BG	Écartement	Vert	568	7	9	7	9
LD8031AUR	LD8031BUR	AlGaInP	Ultra rouge	640	30	45	30	45
LD8031AUO	LD8031BUO	AlGaInP	Ultra orange	625	45	60	45	60
LD8031AUA	LD8031BUA	AlGaInP	Ultra ambre	605	30	45	30	45
LD8031AUY	LD8031BUY	AlGaInP	Ultra jaune	595	30	45	30	45
LD8031AUG	LD8031BUG	AlGaInP	Ultra vert	573	30	45	30	45
LD8031APG	LD8031BPG	InGaN	Vert pur	525	120	300	120	300
LD8031AUB	LD8031BUB	InGaN	Ultra bleu	470	30	45	30	45
LD8031AUW	LD8031BUW	SMD	Ultra blanc		100	120	100	120
Élément :				nanomètre	mcd	mcd	mcd	mcd

Table2 :

Couleur		Caractéristiques optiques électriques^[1]			Capacités absolues^[1]
		Voltage@ vers l'avant IF=20mA		Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
		Typ.	Maximum.	Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
Rouge superbe	Par Seg.	1.8	2.2	30	60	25	100
Rouge superbe	Par DP	1.8	2.2	30	60	25	100
Loué	Par Seg.	1.8	2.2	30	60	25	100
Loué	Par DP	1.8	2.2	30	60	25	100
Orange	Par Seg.	2.1	2.5	30	80	30	100
Orange	Par DP	2.1	2.5	30	80	30	100
Jaune	Par Seg.	2.1	2.5	30	80	30	100
Jaune	Par DP	2.1	2.5	30	80	30	100
Vert	Par Seg.	2.2	2.5	30	80	30	100
Vert	Par DP	2.2	2.5	30	80	30	100
Ultra rouge	Par Seg.	1.9	2.6	30	60	30	100
Ultra rouge	Par DP	1.9	2.6	30	60	30	100
Ultra orange	Par Seg.	2	2.6	30	65	30	100
Ultra orange	Par DP	2	2.6	30	65	30	100
Ultra ambre	Par Seg.	2	2.6	30	65	30	100
Ultra ambre	Par DP	2	2.6	30	65	30	100
Ultra jaune	Par Seg.	2	2.6	30	65	30	100
Ultra jaune	Par DP	2	2.6	30	65	30	100
Ultra vert	Par Seg.	2.1	2.6	30	75	30	100
Ultra vert	Par DP	2.1	2.6	30	75	30	100
Vert pur	Par Seg.	3.5	4	30	110	30	100
Vert pur	Par DP	3.5	4	30	110	30	100
Ultra bleu	Par Seg.	3.5	4	30	120	30	100
Ultra bleu	Par DP	3.5	4	30	120	30	100
Ultra blanc	Par Seg.	3.5	4	30	120	30	100
Ultra blanc	Par DP	3.5	4	30	120	30	100
Élément :		V	V	uA	mW	mA	mA
