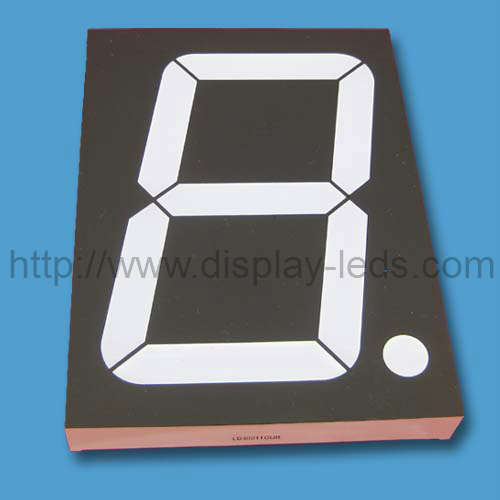

Affichage LED à 7 segments de 4 pouces

État de disponibilité:

Quantité:


enquête Ajouter au panier

Description du produit

Affichage LED à 4 segments à 7 chiffres; les broches 1 et 8 sont des broches communes; 5 LED en série 1 LED en parallèle par DP et 1 LED en série en DP.

Fonctionnalités:
1.101,60 mm (4,00 pouces) de haut
2. Excellente apparence des chiffres
3. Grand angle de vision
4. Gamme de couleurs émises
5. I.C. compatible
6. Faible consommation d'énergie
7. Face noire, segment blanc
8. Conforme RoHS

Dimensions de l'emballage:

Remarques:

1. Toutes les dimensions sont en millimètres (pouces), la tolérance est+0,25 mm (0,01 pouce) sauf indication contraire.

2. Les spécifications peuvent être modifiées sans préavis.

3. L'écart entre le réflecteur et le PCB ne doit pas dépasser 0,25 mm.

Circuit interne:

Tableau 1:

Affichage LED à 7 segments à un chiffre, hauteur des chiffres: 101,60 mm (4,00 pouces), dimensions extérieures: 90,00 x 122,00 x 15,00 mm (LxPxHmm)
N ° de pièce		Puce			Iv @ IF = 20mA		Iv @ IF = 20mA
CC	Californie	Matériel	Couleur	WLD	One Seg		Un DP
CC	Californie	Matériel	Couleur	WLD	Min.	Typ.	Min.	Typ.
LD40011AR	LD40011BR	GaAlAs	Super rouge	640	30	37.5	8	10
LD40011AD	LD40011BD	GaAlAs	Embauché	640	67.5	93.75	18	25
LD40011AO	LD40011BO	GaAsP	Orange	625	26.25	33.75	7	9
LD40011AY	LD40011BY	GaAsP	Jaune	588	30	37.5	8	10
LD40011AG	LD40011BG	Écart	vert	568	26.25	33.75	7	9
LD40011AUR	LD40011BUR	AlGaInP	Ultra rouge	640	112.5	168.8	30	45
LD40011AUO	LD40011BUO	AlGaInP	Ultra Orange	625	168.75	225	45	60
LD40011AUA	LD40011BUA	AlGaInP	Ultra Amber	65	112.5	168.8	30	45
LD40011AUY	LD40011BUY	AlGaInP	Ultra Yellow	595	112.5	168.8	30	45
LD40011AUG	LD40011BUG	AlGaInP	Ultra Green	573	112.5	168.8	30	45
LD40011APG	LD40011BPG	InGaN	Vert pur	525	450	1125	120	300
LD40011AUB	LD40011BUB	InGaN	Ultra Blue	470	112.5	168.8	30	45
LD40011AUW	LD40011BUW	SMD	Ultra blanc	\	375	450	100	120
Unité:	\	\	\	nm	mcd	mcd	mcd	mcd

Remarques:

1. CC = cathode commune

2. CA = anode commune

Tableau 2:

Couleur		Caractéristiques optiques électriques^[1]			Évaluations maximales absolues^[1]
		Tension directe @ IF = 20mA		Sens inverse Courant VR = 5V	Dissipation de puissance	Courant direct CC	Courant direct de crête^[2]
		Typ.	Max.	Sens inverse Courant VR = 5V	Dissipation de puissance	Courant direct CC	Courant direct de crête^[2]
Super rouge	Par Seg.	9	11	50	300	25	100
Super rouge	Par DP	1.8	2.2	50	60	25	100
Embauché	Par Seg.	9	11	50	300	25	100
Embauché	Par DP	1.8	2.2	50	60	25	100
Orange	Par Seg.	10.5	12.5	50	400	30	100
Orange	Par DP	2.1	2.5	50	80	30	100
Jaune	Par Seg.	10.5	12.5	50	400	30	100
Jaune	Par DP	2.1	2.5	50	80	30	100
vert	Par Seg.	11	12.5	50	400	30	100
vert	Par DP	2.2	2.5	50	80	30	100
Ultra rouge	Par Seg.	9.5	13	50	300	30	100
Ultra rouge	Par DP	1.9	2.6	50	60	30	100
Ultra Orange	Par Seg.	10	13	50	325	30	100
Ultra Orange	Par DP	2	2.6	50	65	30	100
Ultra Amber	Par Seg.	10	13	50	325	30	100
Ultra Amber	Par DP	2	2.6	50	65	30	100
Ultra Yellow	Par Seg.	10	13	50	325	30	100
Ultra Yellow	Par DP	2	2.6	50	65	30	100
Ultra Green	Par Seg.	10.5	13	50	375	30	100
Ultra Green	Par DP	2.1	2.6	50	75	30	100
Vert pur	Par Seg.	17.5	20	50	550	30	100
Vert pur	Par DP	3.5	4	50	110	30	100
Ultra Blue	Par Seg.	17.5	20	50	600	30	100
Ultra Blue	Par DP	3.5	4	50	120	30	100
Ultra blanc	Par Seg.	17.5	20	50	600	30	100
Ultra blanc	Par DP	3.5	4	50	120	30	100
Unité:	\	V	V	uA	mW	mA	mA
