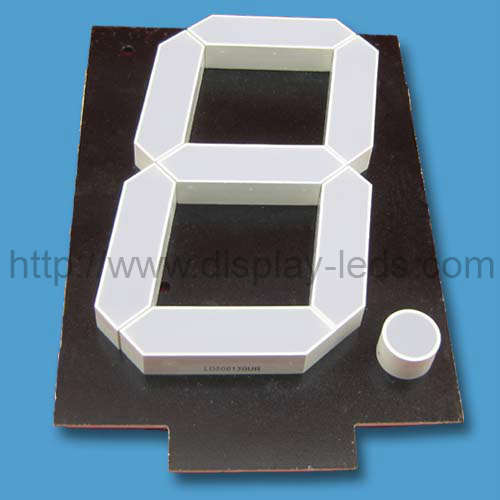

Affichage LED à 7 segments de 5 pouces

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
LITEKEY
code produit:
8531200000

Affichage LED à 5 segments à 7 chiffres; 6 LED en série 2 LED en parallèle par segment et 5 LED en série en DP.
Fonctionnalités:
1. Chiffre de 122,00 mm (5,00 pouces) de hauteur
2. Excellente apparence des chiffres
3. Grand angle de vision
4. Gamme de couleurs émises
5. I.C. compatible
6. Faible consommation d'énergie
7. Face noire, segment blanc
8. Conforme RoHS

Dimensions du boîtier et circuit interne:

Remarques:

1. Toutes les dimensions sont en millimètres (pouces), la tolérance est+0,25 mm (0,01 pouce) sauf indication contraire.

2. Les spécifications peuvent être modifiées sans préavis.

3. L'écart entre le réflecteur et le PCB ne doit pas dépasser 0,25 mm.

Virgule：

Tableau 1:

Affichage LED à 7 segments à un chiffre, hauteur des chiffres: 122,00 mm (5,00 pouces), dimensions externes: 100,00 x 150,00 mm (Lxl mm)
N ° de pièce		Puce			Iv @ IF = 20mA		Iv @ IF = 20mA
Commun Cathode	Commun Anode	Matériel	Couleur	WLD	One Seg		Un DP
Commun Cathode	Commun Anode	Matériel	Couleur	WLD	Min.	Typ.	Min.	Typ.
LD50013AR	LD50013BR	GaAlAs	Super rouge	640	126	157.5	30	37.5
LD50013AD	LD50013BD	GaAlAs	Embauché	640	283.5	393.8	67.5	93.75
LD50013AO	LD50013BO	GaAsP	Orange	625	110.25	141.8	26.25	33.75
LD50013AY	LD50013BY	GaAsP	Jaune	588	126	157.5	30	37.5
LD50013AG	LD50013BG	Écart	vert	568	110.25	141.8	26.25	33.75
LD50013AUR	LD50013BUR	AlGaInP	Ultra rouge	640	472.5	708.8	112.5	168.75
LD50013AUO	LD50013BUO	AlGaInP	Ultra Orange	625	708.75	945	168.8	225
LD50013AUA	LD50013BUA	AlGaInP	Ultra Amber	605	472.5	708.8	112.5	168.75
LD50013AUY	LD50013BUY	AlGaInP	Ultra Yellow	595	472.5	708.8	112.5	168.75
LD50013AUG	LD50013BUG	AlGaInP	Ultra Green	573	472.5	708.8	112.5	168.75
LD50013APG	LD50013BPG	InGaN	Vert pur	525	1890	4725	450	1125
LD50013AUB	LD50013BUB	InGaN	Ultra Blue	470	472.5	708.8	112.5	168.75
LD50013AUW	LD50013BUW	SMD	Ultra blanc	\	1575	1890	375	450
Unité:	\	\	\	nm	mcd	mcd	mcd	mcd

Tableau 2:

Couleur		Caractéristiques optiques électriques^[1]			Évaluations maximales absolues^[1]
		Tension directe @ IF = 20mA		Sens inverse Courant VR = 5V	Dissipation de puissance	Courant direct CC	Courant direct de crête^[2]
		Typ.	Max.	Sens inverse Courant VR = 5V	Dissipation de puissance	Courant direct CC	Courant direct de crête^[2]
Super rouge	Par Seg.	12.6	15.4	80	1260	75	300
Super rouge	Par DP	9	11	80	300	25	100
Embauché	Par Seg.	12.6	15.4	80	1260	75	300
Embauché	Par DP	9	11	80	300	25	100
Orange	Par Seg.	14.7	17.5	80	1680	90	300
Orange	Par DP	10.5	12.5	80	400	30	100
Jaune	Par Seg.	14.7	17.5	80	1680	90	300
Jaune	Par DP	10.5	12.5	80	400	30	100
vert	Par Seg.	15.4	17.5	80	1680	90	300
vert	Par DP	11	12.5	80	400	30	100
Ultra rouge	Par Seg.	13.3	18.2	80	1260	90	300
Ultra rouge	Par DP	9.5	13	80	300	30	100
Ultra Orange	Par Seg.	14	18.2	80	1365	90	300
Ultra Orange	Par DP	10	13	80	325	30	100
Ultra Amber	Par Seg.	14	18.2	80	1365	90	300
Ultra Amber	Par DP	10	13	80	325	30	100
Ultra Yellow	Par Seg.	14	18.2	80	1365	90	300
Ultra Yellow	Par DP	10	13	80	325	30	100
Ultra Green	Par Seg.	14.7	18.2	80	1575	90	300
Ultra Green	Par DP	10.5	13	80	375	30	100
Vert pur	Par Seg.	24.5	28	80	2310	90	300
Vert pur	Par DP	17.5	20	80	550	30	100
Ultra Blue	Par Seg.	24.5	28	80	2520	90	300
Ultra Blue	Par DP	17.5	20	80	600	30	100
Ultra blanc	Par Seg.	24.5	28	80	2520	90	300
Ultra blanc	Par DP	17.5	20	80	600	30	100
Unité:	\	V	V	uA	mW	mA	mA

Remarques: 1. À Ta = 25 deg. 2. Courant direct de crête au cycle de service de 1/10, impulsion de 0,1 ms

Conformité d'EXTENSION de conformité de RoHS

Téléchargement de pdf Datashheet Dimensions de module et circuit interne :

Notes :

1. Toutes les dimensions sont en millimètres (pouces), tolérance est+0.25mm (0.01inch) à moins que l'autre remarquable sage.

2. Les caractéristiques sont sujettes à la modification sans préavis.

3. L'écartement entre le réflecteur et la carte ne dépassera pas 0.25mm.

Virgule décimale:

Table1 :

Afficheur LED simple de segment du chiffre 7, hauteur de chiffre : 122.00mm (5.00inch), dimensions externes : 100.00x150.00mm (LxWmm)
Numéro d'article.		Puce			Iv@IF=20mA		Iv@IF=20mA
Courant Cathode	Courant Anode	Matériau	Couleur	WLD	Un Seg		Un DP
Courant Cathode	Courant Anode	Matériau	Couleur	WLD	Minimal.	Typ.	Minimal.	Typ.
LD50013AR	LD50013BR	GaAlAs	Rouge superbe	640	126	157.5	30	37.5
LD50013AD	LD50013BD	GaAlAs	Loué	640	283.5	393.8	67.5	93.75
LD50013AO	LD50013BO	GaAsP	Orange	625	110.25	141.8	26.25	33.75
LD50013AY	LD50013BY	GaAsP	Jaune	588	126	157.5	30	37.5
LD50013AG	LD50013BG	Écartement	Vert	568	110.25	141.8	26.25	33.75
LD50013AUR	LD50013BUR	AlGaInP	Ultra rouge	640	472.5	708.8	112.5	168.75
LD50013AUO	LD50013BUO	AlGaInP	Ultra orange	625	708.75	945	168.8	225
LD50013AUA	LD50013BUA	AlGaInP	Ultra ambre	605	472.5	708.8	112.5	168.75
LD50013AUY	LD50013BUY	AlGaInP	Ultra jaune	595	472.5	708.8	112.5	168.75
LD50013AUG	LD50013BUG	AlGaInP	Ultra vert	573	472.5	708.8	112.5	168.75
LD50013APG	LD50013BPG	InGaN	Vert pur	525	1890	4725	450	1125
LD50013AUB	LD50013BUB	InGaN	Ultra bleu	470	472.5	708.8	112.5	168.75
LD50013AUW	LD50013BUW	SMD	Ultra blanc		1575	1890	375	450
Élément :				nanomètre	mcd	mcd	mcd	mcd

Table2 :

Couleur		Caractéristiques optiques électriques^[1]			Capacités absolues^[1]
		Voltage@ vers l'avant IF=20mA		Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
		Typ.	Maximum.	Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
Rouge superbe	Par Seg.	12.6	15.4	80	1260	75	300
Rouge superbe	Par DP	9	11	80	300	25	100
Loué	Par Seg.	12.6	15.4	80	1260	75	300
Loué	Par DP	9	11	80	300	25	100
Orange	Par Seg.	14.7	17.5	80	1680	90	300
Orange	Par DP	10.5	12.5	80	400	30	100
Jaune	Par Seg.	14.7	17.5	80	1680	90	300
Jaune	Par DP	10.5	12.5	80	400	30	100
Vert	Par Seg.	15.4	17.5	80	1680	90	300
Vert	Par DP	11	12.5	80	400	30	100
Ultra rouge	Par Seg.	13.3	18.2	80	1260	90	300
Ultra rouge	Par DP	9.5	13	80	300	30	100
Ultra orange	Par Seg.	14	18.2	80	1365	90	300
Ultra orange	Par DP	10	13	80	325	30	100
Ultra ambre	Par Seg.	14	18.2	80	1365	90	300
Ultra ambre	Par DP	10	13	80	325	30	100
Ultra jaune	Par Seg.	14	18.2	80	1365	90	300
Ultra jaune	Par DP	10	13	80	325	30	100
Ultra vert	Par Seg.	14.7	18.2	80	1575	90	300
Ultra vert	Par DP	10.5	13	80	375	30	100
Vert pur	Par Seg.	24.5	28	80	2310	90	300
Vert pur	Par DP	17.5	20	80	550	30	100
Ultra bleu	Par Seg.	24.5	28	80	2520	90	300
Ultra bleu	Par DP	17.5	20	80	600	30	100
Ultra blanc	Par Seg.	24.5	28	80	2520	90	300
Ultra blanc	Par DP	17.5	20	80	600	30	100
Élément :		V	V	uA	mW	mA	mA
