Affichage SMD à 7 segments à deux chiffres de 0,3 pouce

Partager sur:

Affichage SMD à 7 segments à deux chiffres de 0,3 pouce

Face grise et époxy blanc
Affichage SMD à cathode commune ou anode commune
Couleur unique: rouge, orange, vert, jaune, vert pur, bleu, blanc ou couleur personnalisée
Conforme RoHS et REACH
Affichage numérique haute intensité et excellente fiabilité
Haute qualité, faible consommation d'énergie
Compatible IC, assemblage facile

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
LSD3022A / B
Marque de produit:
LITEKEY
code produit:
8531200000

Affichage à LED SMD numérique à deux chiffres de 0,3 pouces

Écran LED smd à deux chiffres de 0,3 pouces

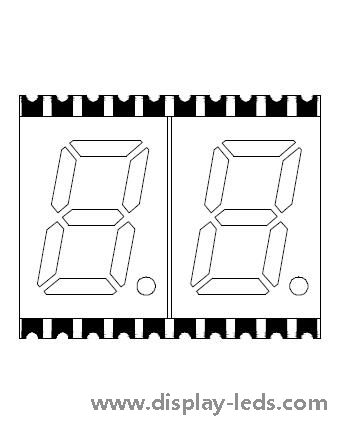

1. Dumension externe etSchéma de circuit interne

Écran SMD 0,3 pouce à 2 chiffres 3022

Remarques:

Toutes les dimensions sont en millimètres (pouces). La tolérance est de 0,25 mm (0,010) sauf indication contraire.

Écran SMD 0,3 pouce à 2 chiffres 3022

2. Guide de sélection

Réf.		Puce			Iv @ IF = 20 mA
Commun Anode	Commun Cathode	Matériel	Couleur	WLD	Par puce
Commun Anode	Commun Cathode	Matériel	Couleur	WLD	Min.	Typ.
LSD3022BR	LSD3022AR	AlGaInP	Super rouge	640	-	8
LSD3022BUR	LSD3022AUR	AlGaInP	Ultra rouge	620	-	15
LSD3022BO	LSD3022AO	AlGaInP	Orange	605	-	40
LSD3022BY	LSD3022AY	AlGaInP	Jaune	580	-	50
LSD3022BG	LSD3022AG	AlGaInP	vert	570	-	16
LSD3022BPG	LSD3022APG	InGaN	Vert pur	520	-	35
LSD3022BB	LSD3022AB	InGaN	Bleu	470	-	25
LSD3022BW	LSD3022AW	InGaN	blanc	x0,27 / y0,25	-	60
Unité:	\	\	\	nm	mcd	mcd

3. Caractéristiques électriques et valeurs nominales maximales absolues

Paramètre	Caractéristiques électriques optiques^[1]			Notes maximales absolues^[1]
Couleur émise	Tension directe @ SI = 20 mA		Inverser Courant VR = 5 V	Dissipation de puissance	Courant direct CC	Courant direct de pointe^[2]
Par puce	Typ.	Max.	Inverser Courant VR = 5 V	Dissipation de puissance	Courant direct CC	Courant direct de pointe^[2]
Super rouge	2.0	2.6	30	60	20	100
Ultra rouge	2.0	2.6	30	65	20	100
Orange	2.0	2.6	30	65	20	100
Jaune	2.0	2.6	30	65	20	100
vert	2.0	2.6	30	75	20	100
Vert pur	3.0	3.6	30	85	20	100
Bleu	3.0	3.6	30	85	20	100
blanc	3.0	3.6	30	85	20	100
Unité:	V	V	uA	mW	mA	mA

4. Application deAffichage LED à montage en surface

﹒Appareils ménagers.

﹒Tableaux de bord.

﹒Affichage numérique.
