LSD3033A / B
LITEKEY
8531200000
Affichage à LED SMD numérique à trois chiffres de 0,3 pouces

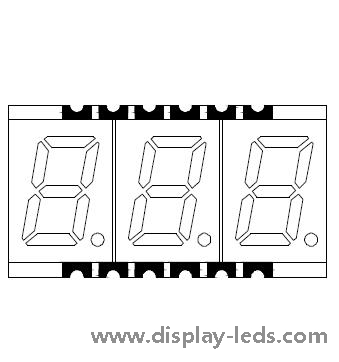

1. Dumension externe etSchéma de circuit interne
Remarques:
Toutes les dimensions sont en millimètres (pouces). La tolérance est de 0,25 mm (0,010) sauf indication contraire.
2. Guide de sélection
Réf. | Puce | Iv @ IF = 20 mA | ||||
Commun Anode | Commun Cathode | Matériel | Couleur | WLD | Par puce | |
Min. | Typ. | |||||
LSD3030BR | LSD3030AR | AlGaInP | Super rouge | 640 | - | 8 |
LSD3030BUR | LSD3030AUR | AlGaInP | Ultra rouge | 620 | - | 15 |
LSD3030BO | LSD3030AO | AlGaInP | Orange | 605 | - | 40 |
LSD3030BY | LSD3030AY | AlGaInP | Jaune | 580 | - | 50 |
LSD3030BG | LSD3030AG | AlGaInP | vert | 570 | - | 16 |
LSD3030BPG | LSD3030APG | InGaN | Vert pur | 520 | - | 35 |
LSD3030BB | LSD3030AB | InGaN | Bleu | 470 | - | 25 |
LSD3030BW | LSD3030AW | InGaN | blanc | x0,27 / y0,25 | - | 60 |
Unité: | \ | \ | \ | nm | mcd | mcd |
3. Caractéristiques électriques et valeurs nominales maximales absolues
Paramètre | Caractéristiques électriques optiques[1] | Notes maximales absolues[1] | ||||
Couleur émise | Tension directe @ SI = 20mA | Inverser | Dissipation de puissance | Courant direct CC | Courant direct de pointe[2] | |
Par puce | Typ. | Max. | ||||
Super rouge | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultra rouge | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Orange | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Jaune | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
vert | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Vert pur | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Bleu | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
blanc | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unité: | V | V | uA | mW | mA | mA |
4. Application deAffichage LED à montage en surface
﹒Appareils ménagers.
﹒Tableaux de bord.
﹒Affichage numérique.
Contactez-nous pour plus de détails .
Nos services / Pourquoi choisir LITEKEY
1. Service professionnel: répondu dans les 24 heures (aux jours ouvrables).
2. Diverses moulures prêtes à l'emploi de lampes à LED sont disponibles: pas besoin de payer des frais supplémentaires pour les moulures.
3. Nous pouvons également fournir des produits personnalisés, la conception selon votre demande.
4. Qualité fiable et stable: 100% de test pour chaque pièce. Machine de test automatique et de sélection de code bac.
5. Expérience: produire des composants LED depuis plus de 14 ans.
6. Équipement de pointe: Machines de production automatiques ASM (plus grande marque de machines automatiques à LED)
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes de LED.
Affichage à LED SMD numérique à trois chiffres de 0,3 pouces
1. Dumension externe etSchéma de circuit interne
Remarques:
Toutes les dimensions sont en millimètres (pouces). La tolérance est de 0,25 mm (0,010) sauf indication contraire.
2. Guide de sélection
Réf. | Puce | Iv @ IF = 20 mA | ||||
Commun Anode | Commun Cathode | Matériel | Couleur | WLD | Par puce | |
Min. | Typ. | |||||
LSD3030BR | LSD3030AR | AlGaInP | Super rouge | 640 | - | 8 |
LSD3030BUR | LSD3030AUR | AlGaInP | Ultra rouge | 620 | - | 15 |
LSD3030BO | LSD3030AO | AlGaInP | Orange | 605 | - | 40 |
LSD3030BY | LSD3030AY | AlGaInP | Jaune | 580 | - | 50 |
LSD3030BG | LSD3030AG | AlGaInP | vert | 570 | - | 16 |
LSD3030BPG | LSD3030APG | InGaN | Vert pur | 520 | - | 35 |
LSD3030BB | LSD3030AB | InGaN | Bleu | 470 | - | 25 |
LSD3030BW | LSD3030AW | InGaN | blanc | x0,27 / y0,25 | - | 60 |
Unité: | \ | \ | \ | nm | mcd | mcd |
3. Caractéristiques électriques et valeurs nominales maximales absolues
Paramètre | Caractéristiques électriques optiques[1] | Notes maximales absolues[1] | ||||
Couleur émise | Tension directe @ SI = 20mA | Inverser | Dissipation de puissance | Courant direct CC | Courant direct de pointe[2] | |
Par puce | Typ. | Max. | ||||
Super rouge | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultra rouge | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Orange | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Jaune | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
vert | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Vert pur | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Bleu | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
blanc | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unité: | V | V | uA | mW | mA | mA |
4. Application deAffichage LED à montage en surface
﹒Appareils ménagers.
﹒Tableaux de bord.
﹒Affichage numérique.
Contactez-nous pour plus de détails .
Nos services / Pourquoi choisir LITEKEY
1. Service professionnel: répondu dans les 24 heures (aux jours ouvrables).
2. Diverses moulures prêtes à l'emploi de lampes à LED sont disponibles: pas besoin de payer des frais supplémentaires pour les moulures.
3. Nous pouvons également fournir des produits personnalisés, la conception selon votre demande.
4. Qualité fiable et stable: 100% de test pour chaque pièce. Machine de test automatique et de sélection de code bac.
5. Expérience: produire des composants LED depuis plus de 14 ans.
6. Équipement de pointe: Machines de production automatiques ASM (plus grande marque de machines automatiques à LED)
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes de LED.
Condition SMT recommandée:
REMARQUES:
1.Nous recommandons la température de refusion 245 ° C (± 5 ° C) .La température de soudage maximale doit être limitée à 260 ° C.
2.Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être de 2 fois ou moins.
Condition SMT recommandée:
REMARQUES:
1.Nous recommandons la température de refusion 245 ° C (± 5 ° C) .La température de soudage maximale doit être limitée à 260 ° C.
2.Ne causez pas de stress à la résine époxy lorsqu'elle est exposée à des températures élevées.
3. Le nombre de processus de refusion doit être de 2 fois ou moins.
