Écran LED matriciel 8x8 de 2,3 pouces
Différentes couleurs sont disponibles ;
Des LED matricielles à cathode et anode communes sont disponibles ;
Le point LED 1 de la rangée est connecté à la broche 9 et le point LED 1 de la colonne est connecté à la broche 13 ;
Module d'affichage matriciel LED à 16 broches ;
Le visage du réflecteur noir, blanc ou gris est disponible ;

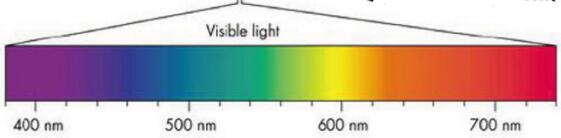

5. Couleurs émises disponibles :
Rouge 635nm, orange 525 nm, ambre 605 nm, jaune 590 nm, jaune-vert 572 nm, vert pur 520 nm, bleu 470 nm
6. Compatible CI
9. RoHS et REACH certifiés

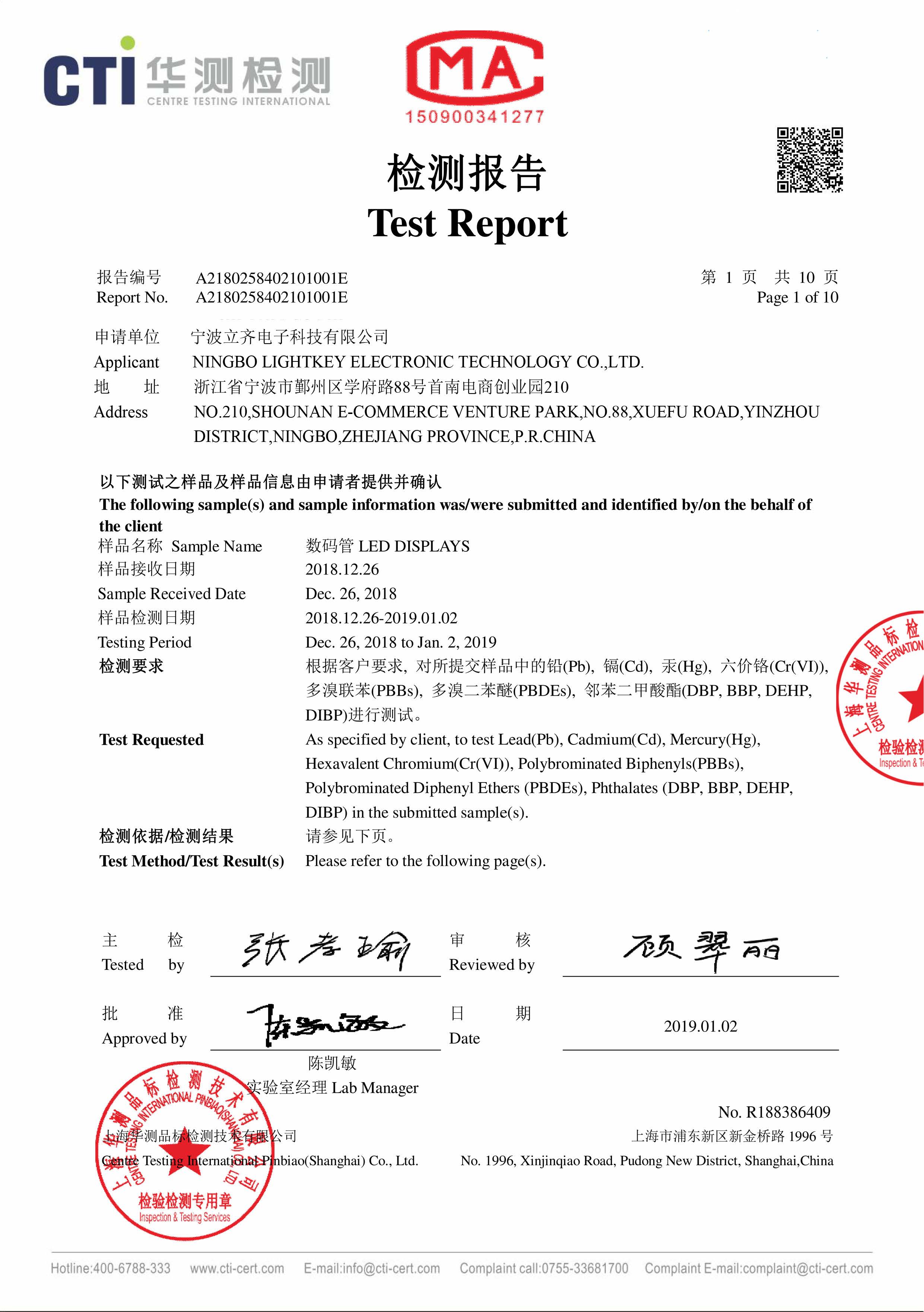

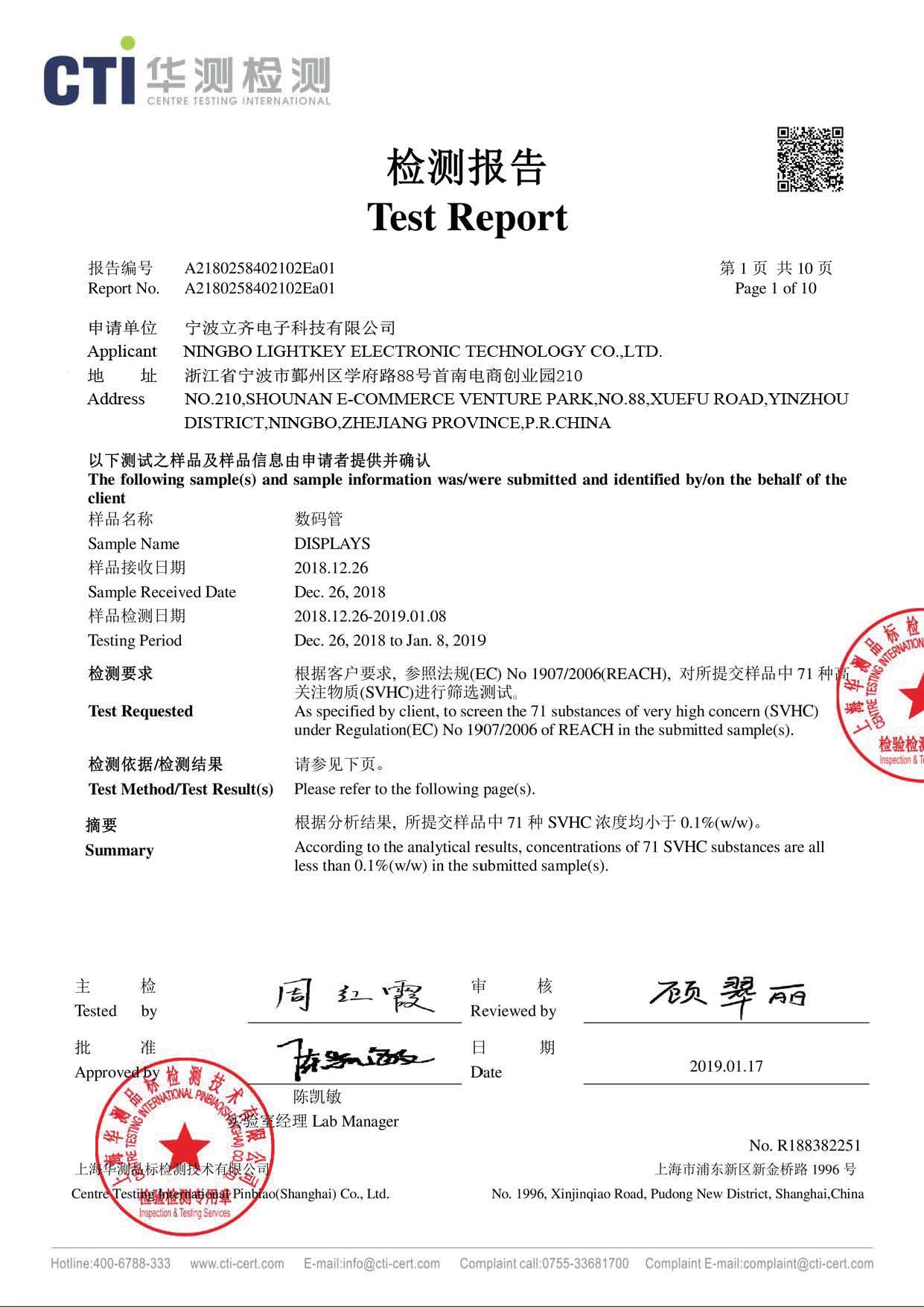

Rapport de test - Conformité RoHS | Rapport de test - Conformité REACH |
Conditions de paiement : TT, Western Union, L/C, espèces ou paypal
Écran LED matriciel 8x8 de 2,3 pouces
Différentes couleurs sont disponibles ;
Des LED matricielles à cathode et anode communes sont disponibles ;
Le point LED 1 de la rangée est connecté à la broche 9 et le point LED 1 de la colonne est connecté à la broche 13 ;
Module d'affichage matriciel LED à 16 broches ;
Le visage du réflecteur noir, blanc ou gris est disponible ;
5. Couleurs émises disponibles :
Rouge 635nm, orange 525 nm, ambre 605 nm, jaune 590 nm, jaune-vert 572 nm, vert pur 520 nm, bleu 470 nm
6. Compatible CI
9. RoHS et REACH certifiés
Rapport de test - Conformité RoHS | Rapport de test - Conformité REACH |
Conditions de paiement : TT, Western Union, L/C, espèces ou paypal
Dimensions du colis et dessins de circuits internes :
Remarques :
1. Toutes les dimensions sont en millimètres (pouces), la tolérance est + 0,25 mm (0,01 pouce), sauf indication contraire.
2. Les spécifications sont sujettes à changement sans préavis.
3. L'écart entre le réflecteur et le PCB ne doit pas dépasser 0,25 mm.
Écran LED matriciel 8x8 de 2,3 pouces guide de sélection :
Numéro de pièce. | Description | IF=20mA par point | |
Min. | Typ. | ||
LM23088AR | CC[1], Matrice de points LED super rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 8 | 10 |
LM23088BR | Californie[2], Matrice de points LED super rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 8 | 10 |
LM23088AUR | CC[1], matrice de points LED ultra rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUR | Californie[2], matrice de points LED ultra rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUO | CC[1], matrice de points LED ultra orange (625 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 45 | 60 |
LM23088BUO | Californie[2], matrice de points LED ultra orange (625 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 45 | 60 |
LM23088AUA | CC[1], matrice de points LED ultra ambre (605 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUA | Californie[2], matrice de points LED ultra ambre (605 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUY | CC[1], matrice de points LED ultra ambre (595 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088ACHETER | Californie[2], matrice de points LED ultra ambre (595 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUG | CC[1], matrice de points LED ultra verte (572 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUG | Californie[2], matrice de points LED ultra verte (572 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088APG | CC[1], matrice de points LED 8x8 vert pur (525nm), hauteur de matrice de 2 pouces, taille de point rond LED 5mm, taille du module matriciel: 60,2x60,2mm. | 120 | 300 |
LM23088BPG | Californie[2], matrice de points LED 8x8 vert pur (525nm), hauteur de matrice de 2 pouces, taille de point rond LED 5mm, taille du module matriciel: 60,2x60,2mm. | 120 | 300 |
LM23088AUB | CC[1], matrice de points LED 8x8 ultra bleue (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUB | Californie[2], matrice de points LED 8x8 ultra bleue (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUW | CC[1], matrice de points LED 8x8 ultra blanche (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 100 | 120 |
LM23088BUW | Californie[2], matrice de points LED 8x8 ultra blanche (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 100 | 120 |
Unité: | \ | mcd | mcd |
Où pouvez-vous les utiliser ?
Vous pouvez les utiliser en intérieur ou semi-extérieur, comme :
lieux de divertissement intérieurs ou semi-extérieurs
Parking Machine de jeu Gare ferroviaire à grande vitesse
Dimensions du colis et dessins de circuits internes :
Remarques :
1. Toutes les dimensions sont en millimètres (pouces), la tolérance est + 0,25 mm (0,01 pouce), sauf indication contraire.
2. Les spécifications sont sujettes à changement sans préavis.
3. L'écart entre le réflecteur et le PCB ne doit pas dépasser 0,25 mm.
Écran LED matriciel 8x8 de 2,3 pouces guide de sélection :
Numéro de pièce. | Description | IF=20mA par point | |
Min. | Typ. | ||
LM23088AR | CC[1], Matrice de points LED super rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 8 | 10 |
LM23088BR | Californie[2], Matrice de points LED super rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 8 | 10 |
LM23088AUR | CC[1], matrice de points LED ultra rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUR | Californie[2], matrice de points LED ultra rouge (640 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUO | CC[1], matrice de points LED ultra orange (625 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 45 | 60 |
LM23088BUO | Californie[2], matrice de points LED ultra orange (625 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 45 | 60 |
LM23088AUA | CC[1], matrice de points LED ultra ambre (605 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUA | Californie[2], matrice de points LED ultra ambre (605 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module de matrice LED : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUY | CC[1], matrice de points LED ultra ambre (595 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088ACHETER | Californie[2], matrice de points LED ultra ambre (595 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUG | CC[1], matrice de points LED ultra verte (572 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUG | Californie[2], matrice de points LED ultra verte (572 nm) 8x8, hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088APG | CC[1], matrice de points LED 8x8 vert pur (525nm), hauteur de matrice de 2 pouces, taille de point rond LED 5mm, taille du module matriciel: 60,2x60,2mm. | 120 | 300 |
LM23088BPG | Californie[2], matrice de points LED 8x8 vert pur (525nm), hauteur de matrice de 2 pouces, taille de point rond LED 5mm, taille du module matriciel: 60,2x60,2mm. | 120 | 300 |
LM23088AUB | CC[1], matrice de points LED 8x8 ultra bleue (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUB | Californie[2], matrice de points LED 8x8 ultra bleue (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUW | CC[1], matrice de points LED 8x8 ultra blanche (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 100 | 120 |
LM23088BUW | Californie[2], matrice de points LED 8x8 ultra blanche (470 nm), hauteur de matrice de 2 pouces, taille de point rond LED 5 mm, taille du module matriciel : 60,2 x 60,2 mm. | 100 | 120 |
Unité: | \ | mcd | mcd |
Où pouvez-vous les utiliser ?
Vous pouvez les utiliser en intérieur ou semi-extérieur, comme :
lieux de divertissement intérieurs ou semi-extérieurs
Parking Machine de jeu Gare ferroviaire à grande vitesse
