LLS5050RGBIC-187B-4-BJ-5V Rev
LITEKEY
8541410000
5050 IC IC Multi-couleur Contrôle intelligent SMD LED Source @ 18mA
5050 IC intégré multi-couleurs intelligente Contrôle SMD LED Étend le portefeuille de Litekey à la tête de l'industrie de LED de classe d'éclairage à un ensemble plus large d'applications.
Il combine une efficacité élevée et une excellente valeur dans un dossier fiable.
Il est également optimisé pour les applications d'éclairage à faible densité où une efficacité élevée et une apparence lisse
sont critiques, tels que les downlights, les troffers et les lumières du panneau.
La série 3014 LEDS offre un IRC élevé et est optimisé pour les applications d'éclairage où une bonne qualité de couleur est critique.
Paramètres du produit
Taille du pack: LED SMT de 5,0 mm × 5,0 mm, 1,7 mm d'épaisseur
Convient pour tout assemblage SMT
Niveau de sensibilité à l'humidité: niveau 5A
Produits gratuits PB (conforme aux ROH de l'UE)

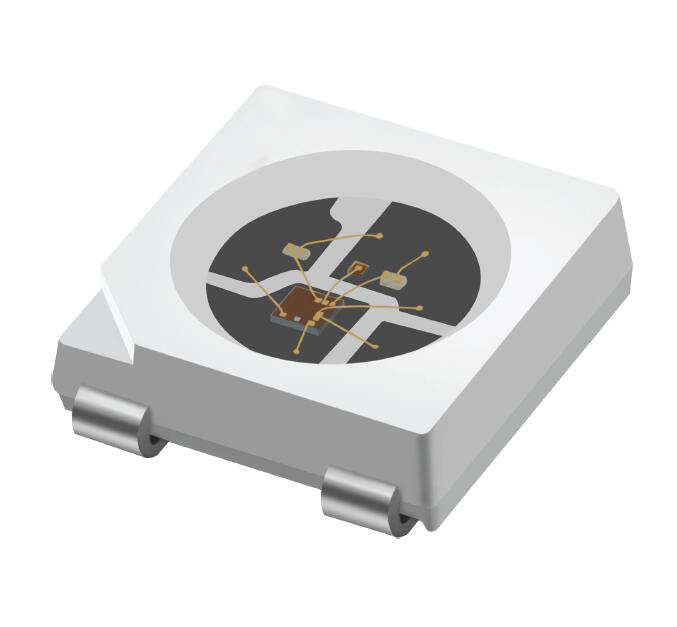

·Photo LED

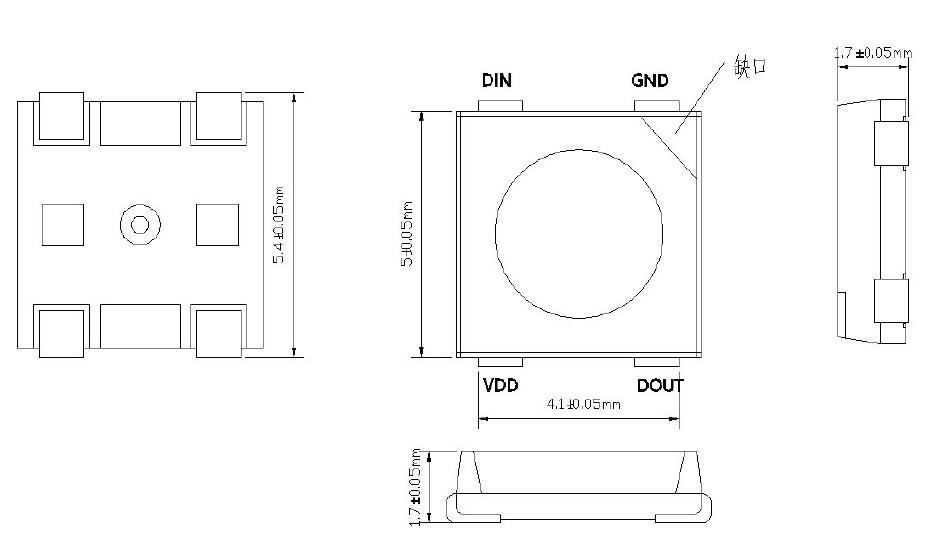

·Dimension de contour
Épingle no | Symbole | Nom de broche | Description de la fonction |
1 | VDD | Pouvoir | Pin d'alimentation en puce |
2 | Do un | Sortie de données | Sortie du signal de données de contrôle |
3 | VSS / GND | Sol | Signal et alimentation Connect Ground |
4 | VACARME | Entrée de données | Entrée de signal de données de contrôle |
·Caractéristiques électro-optiques (VDD = 5V, TA = 25 ℃)
Article | Symbole | Min | Typ. | Max. | Unité | Condition | |
Dominant longueur d'onde | λd | R | 620 | - | 625 | nm | |
G | 525 | - | 530 | ||||
B | 465 | - | 470 | ||||
Intensité lumineuse | Iv | R | 600 | - | 800 | MCD | Si = 18mA |
G | 1200 | - | 1800 | ||||
B | 300 | - | 500 | ||||
Saisir tension | Vin | 3.5 | - | 5.5 | V | - | |
Courant statique | Iout "off " | - | 0.18 | - | mame | ||
Saisir le signal Tension de seuil | VIh | 0,5 VDANS | - | - | V | Tension d'entrée de haut niveau DIN | |
VIl | - | - | 0,3 VDANS | V | Tension d'entrée de bas niveau DIN | ||
DDEHORS courant de sortie | IOH | - | 8.5 | - | mame | Do un hors de porté , connexion 10Ω résistance à GND | |
DDEHORS Current de naufrage | IOl | - | 13.7 | - | mame | Do un sortie à faible puissance, alimentation pour Do un Current de naufrage | |
Courant de sortie R / G / B | IOUT-R / G / B | - | 18.0 | - | mame | VDs= 1,5 V | |
Out Port Constante tension du point d'inflexion | VDs_s | - | 0.7 | - | V | IOUT-R / G / B= 18mA | |
OUT R / G / B Variation de courant de sortie | % Vs.vDANS | -0.7 | - | +0,7 | % | IOut_r / g / b= 18mA, VDANS= 3,3-28v | |
% Vs.TA | -5.0 | - | +5.0 | % | IOut_r / g / b = 18mA, TA= -40 ~ 85 ℃ | ||
Résistance à l'abri de Din Port | Rdown_in | - | 64 | - | kΩ | Port DIN à la résistance GND |
·Évaluation maximale absolue à Ta = 25℃
Article | Symbole | Gamme | Unité |
Tension d'entrée pour la puce | Vin | -0,4-40 | V |
Port d'entrée logique | VI | -0,4-30.0 | V |
Plage de température de fonctionnement | TOPR | -40-85 | ℃ |
Plage de températures de stockage | Tstg | -55-150 | ℃ |
Mode de décharge humaine HBM | VHBM | ± 4 | Kv |
·Application
Éclairage de décoration intérieure
Conception de la lumière flash avec effet de coureur de couleur flash
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes LED.
