LLS5730WW-26G-80-0.5W
LITEKEY
8541410000
ROHS conforme à White 5730 SMD LED de l'expert chinois fabricant
5730 LED SMD étendent le portefeuille de Litekey à la plate-forme de Litekey de LED de classe d'éclairage à un ensemble plus large d'applications.
Il combine une efficacité élevée et une excellente valeur dans un dossier fiable.
Il est également optimisé pour les applications d'éclairage à faible densité où une efficacité élevée et une apparence lisse
sont critiques, tels que les downlights, les troffers et les lumières du panneau.
La série 3014 LEDS offre un IRC élevé et est optimisé pour les applications d'éclairage où une bonne qualité de couleur est critique.
Paramètres du produit
Taille du pack: LED SMT de 5,7 mm × 3,0 mm, 0,8 mm d'épaisseur
LED de faible puissance de 0,5 W
Intensité lumineuse: 55-65LM
Typ. Radiation: 120o
CRI: 80 (min)
Fiabilité élevée et anti-subulcanisation
Faible tension de fonctionnement, faible consommation d'énergie, longue durée de vie
Convient pour tout assemblage SMT
Niveau de sensibilité à l'humidité: niveau 4
Produits gratuits PB (conforme aux ROH de l'UE)
Matériau en dés: Ingan / Aigainp; Couleur claire: Blanc; Couleur de l'objectif: Jaune diffus

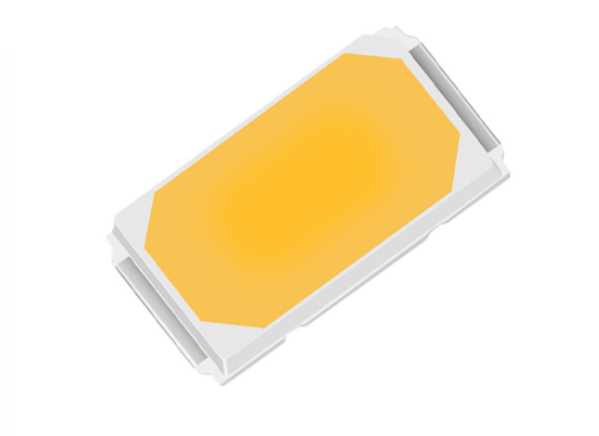

·Photo LED

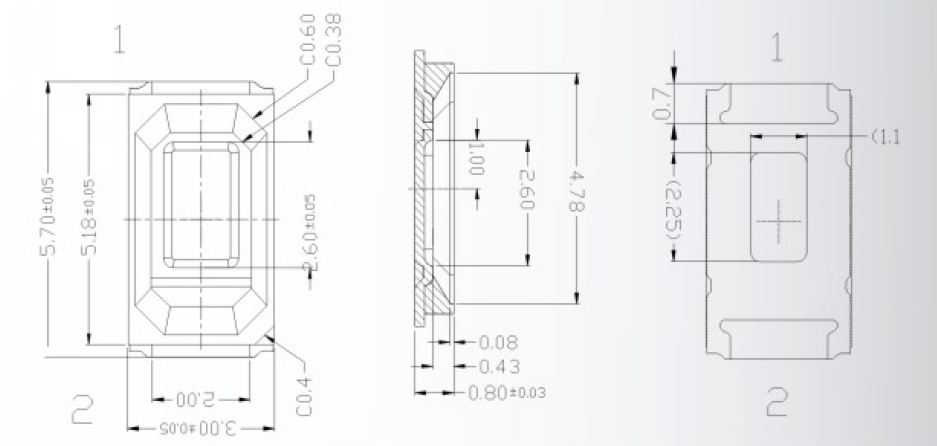

·Dimension de contour
· Guide de sélection
P / n | Bac de couleur | Flux lumineux Si = 150mA |
LLS5730WW-26G-80-0.5W | 26g (2653 ± 72k) | 55-65lm |
LLS5730WW-29G-80-0.5W | 29g (2958 ± 87K) | 55-65lm |
LLS5730NW-41G-80-0.5W | 41g (4123 ± 137k) | 55-65lm |
LLS5730NW-52G-80-0.5W | 52g (5169 ± 141k) | 55-65lm |
LLS5730PW-62G-80-0.5W | 62g (6275 ± 255K) | 55-65lm |
·Notes maximales absolues (TA = 25℃)
Article | Symbole | Maximum | Unité |
Dissipation de puissance | PD | 500 | MW |
Courant avant continu | SI | 150 | mame |
Courant vers l'avant pulsé (1/10 cycle de service 0,1 ms impulsion Largeur) | SI P | 200 | mame |
Tension inversée | VR | 5 | V |
Décharge électrostatique (HBM) | ESDE | 2000 | V |
Plage de température de fonctionnement | Topr | -30 à + 80 | ℃ |
Plage de températures de stockage | Tstg | -30 à + 85 | ℃ |
Résistance thermique | RTHJ-S | 25 | ℃ / w |
Température de jonction | TJ | ≤125 | ℃ |
·Caractéristiques électriques / optiques (TA = 25℃)
Article | Symbole | Condition | Min. | Typ. | Max | Unité |
Tension directe | VF | Si = 150mA | 2.8 | - | 3.4 | V |
Intensité lumineuse | Iv | Si = 150mA | 55 | - | 65 | LM |
Température de couleur | CCT | Si = 150mA | 26g (2653 ± 72k) 29g (2958 ± 87K) 41g (4123 ± 137k) 52g (5169 ± 141k) 62g (6275 ± 255K) | K | ||
Angle de vue | 2θ1 / 2 | Si = 150mA | - | 120 | - | degrés |
Courant inverse | IR | VR = 5V | - | - | 10 | μA |
Index de rendu des couleurs | Rampe | Si = 150mA | 80 | - | - | - |
·Application
Lampe de table
Lumières de la zone
Projecteurs
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes LED.
