Écran LED alphanumérique de 0,5 pouce avec broche commune 18

Partager sur:

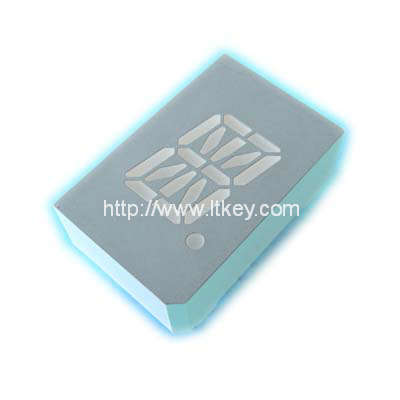

Écran LED alphanumérique de 0,5 pouce avec broche commune 18

Quantité:



enquête Ajouter au panier

Modèle:
Série LD5015E / F
Commande minimum:
1000 pièces

La borne 18 est cheville courante ; carte interne statique de circuit ; chiffre simple de 0.5 pouce affichage à LED Alphanumérique ; les versions de CA et de cc sont procurables.
Caractéristiques :
1. chiffre de 12.70 millimètres (0.50 pouce) élevé
2. Excellente apparence de chiffre
3. Angle de visualisation large
4. Gamme de couleurs émises
5. I.C. compatible
6. Faible consommation d'énergie
7. Face noire, segment blanc
8. RoHS conforme

Dimensions de module et circuit interne :

Notes :

1. Toutes les dimensions sont en millimètres (pouces), tolérance est+0.25mm (0.01inch) à moins que l'autre remarquable sage.

2. Les caractéristiques sont sujettes à la modification sans préavis.

3. L'écartement entre le réflecteur et la carte ne dépassera pas 0.25mm.

Table1 :

Afficheur LED simple de segment du chiffre 7, hauteur de chiffre : 12.70mm (0.50 pouce), dimensions externes : 16.00x25.00x9.50mm (LxWxHmm)
Numéro d'article.		Puce			I_V@I_F=20mA		Iv@I_F=20mA
Cathode courante	Courant Anode	Matériau	Couleur	WLD	Un Seg		Un DP
Cathode courante	Courant Anode	Matériau	Couleur	WLD	Minimal.	Typ.	Minimal.	Typ.
LD5015ER	LD5015FR	GaAlAs	Rouge superbe	640	8	10	8	10
LD5015ED	LD5015FD	GaAlAs	Loué	640	18	25	18	25
LD5015EO	LD5015FO	GaAsP	Orange	625	7	9	7	9
LD5015EY	LD5015FY	GaAsP	Jaune	588	8	10	8	10
LD5015EG.	LD5015FG	Écartement	Vert	568	7	9	7	9
LD5015EUR	LD5015FUR	AlGaInP	Ultra rouge	640	30	45	30	45
LD5015EUO	LD5015FUO	AlGaInP	Ultra orange	625	45	60	45	60
LD5015EUA	LD5015FUA	AlGaInP	Ultra ambre	605	30	45	30	45
LD5015EUY	LD5015FUY	AlGaInP	Ultra jaune	595	30	45	30	45
LD5015EUG	LD5015FUG	AlGaInP	Ultra vert	573	30	45	30	45
LD5015EPG	LD5015FPG	InGaN	Vert pur	525	120	300	120	300
LD5015EUB	LD5015FUB	InGaN	Ultra bleu	470	30	45	30	45
LD5015EUW	LD5015FUW	InGaN	Ultra blanc		100	120	100	120
Élément :				nanomètre	mcd	mcd	mcd	mcd

Table2 :

Couleur		Caractéristiques optiques électriques^[1]			Capacités absolues^[1]
		Voltage@ vers l'avant IF=20mA		Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
		Typ.	Maximum.	Inverse Actuel VR=5V	Dispersion de pouvoir	Le C.C expédient le courant	Courant vers l'avant maximal^[2]
Rouge superbe	Par Seg.	1.8	2.2	30	60	25	100
Rouge superbe	Par DP	1.8	2.2	30	60	25	100
Loué	Par Seg.	1.8	2.2	30	60	25	100
Loué	Par DP	1.8	2.2	30	60	25	100
Orange	Par Seg.	2.1	2.5	30	80	30	100
Orange	Par DP	2.1	2.5	30	80	30	100
Jaune	Par Seg.	2.1	2.5	30	80	30	100
Jaune	Par DP	2.1	2.5	30	80	30	100
Vert	Par Seg.	2.2	2.5	30	80	30	100
Vert	Par DP	2.2	2.5	30	80	30	100
Ultra rouge	Par Seg.	1.9	2.6	30	60	30	100
Ultra rouge	Par DP	1.9	2.6	30	60	30	100
Ultra orange	Par Seg.	2	2.6	30	65	30	100
Ultra orange	Par DP	2	2.6	30	65	30	100
Ultra ambre	Par Seg.	2	2.6	30	65	30	100
Ultra ambre	Par DP	2	2.6	30	65	30	100
Ultra jaune	Par Seg.	2	2.6	30	65	30	100
Ultra jaune	Par DP	2	2.6	30	65	30	100
Ultra vert	Par Seg.	2.1	2.6	30	75	30	100
Ultra vert	Par DP	2.1	2.6	30	75	30	100
Vert pur	Par Seg.	3.5	4	30	110	30	100
Vert pur	Par DP	3.5	4	30	110	30	100
Ultra bleu	Par Seg.	3.5	4	30	120	30	100
Ultra bleu	Par DP	3.5	4	30	120	30	100
Ultra blanc	Par Seg.	3.5	4	30	120	30	100
Ultra blanc	Par DP	3.5	4	30	120	30	100
Élément :		V	V	uA	mW	mA	mA
