LD10018BUR
LITEKEY
8531200000
Affichage LED alphanumérique rouge de 1,0 pouce(LD10018BUR)

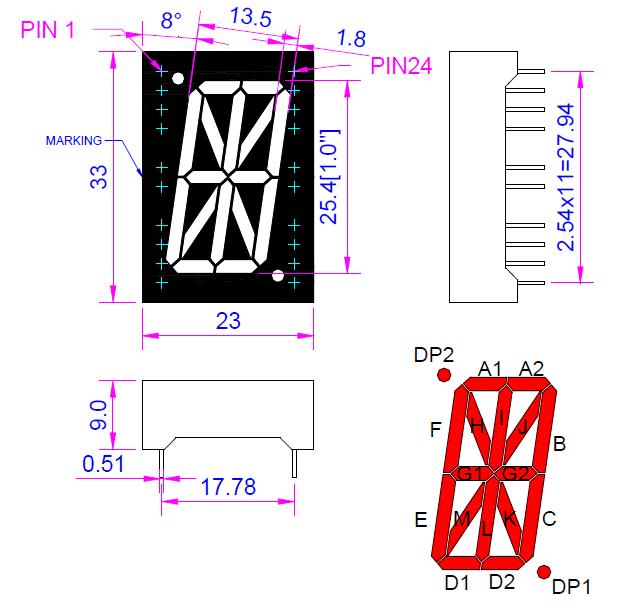

1. Dumension extérieure et schéma du circuit interne
Remarques:
Toutes les dimensions sont en millimètres (pouces), la tolérance est de 0,25 mm (0,010), sauf indication contraire.
2. Personnages
PERSONNAGES |
Matériau de la puce: puce LED rouge ultra brillante AlGaInP |
3.Valeurs maximales absolues (Ta = 25℃)
PARAMÈTRE | SYMBOLE | ÉVALUATION MAXIMALE | UNIT |
Dissipation de puissance | PD | 78 | mW |
Courant direct de crête (Rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | IDE POINTE | 90 | mA |
Courant direct CC | IF | 30 | mA |
Tension inverse | VR | 5 | V |
Décharge électrostatique | ESD | 1000 | V |
Plage de température de fonctionnement | Topr / Tstg | -40 ° Cà + 85 ° C | |
Plage de température de stockage | Topr / Tstg | -40 ° Cà + 100 ° C |
4. Caractéristiques électriques et valeurs maximales absolues
PARAMÈTRE | SYMBOLE | MIN | TYP | MAX | UNIT | CONDITION DE TEST (Par puce) |
Tension directe | VF | - | 2.0 | 2.6 | V | IF= 20mA |
Intensité lumineuse | IV | 30 | 45 | - | mcd | IF= 20mA |
Longueur d'onde d'émission maximale | λp | - | 640 | - | nm | IF= 20mA |
Longueur d'onde d'émission dominante | λd | - | 630 | - | nm | IF= 20mA |
Ligne spectrale demi-largeur | Δλ | - | 20 | - | nm | IF= 20mA |
Courant inverse | IR | - | - | 10 | uA | VR= 5 V |
Contactez-nous pour plus de détails.

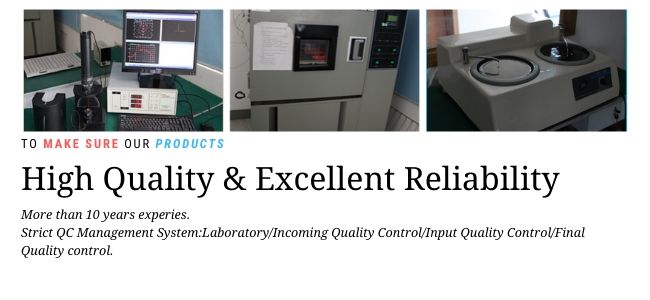

Notre système QC:

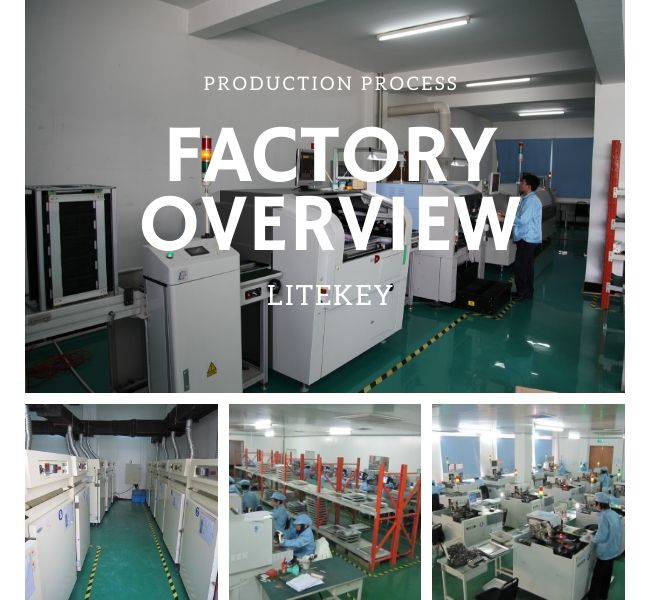

Aperçu de l'usine et processus de production
Nos services / Pourquoi choisir LITEKEY
1. Service professionnel: a répondu dans les 24 heures (les jours ouvrables).
2. Divers moulages prêts de lampe à led sont disponibles: pas besoin de payer des frais supplémentaires pour les moulures.
3. Nous pouvons également fournir des produits personnalisés, en fonction de votre demande.
4. Qualité fiable et stable: test à 100% pour chaque pièce. Machine de test automatique et de sélection de code bin.
5. Expérience: produire des composants LED depuis plus de 14 ans.
6. Équipement avancé: Machines de production automatique ASM (plus grande marque de machines automatiques à LED)
7. Concentration: Nous nous concentrons sur la recherche et le développement de LED, la production et les ventes.
Affichage LED alphanumérique rouge de 1,0 pouce(LD10018BUR)
1. Dumension extérieure et schéma du circuit interne
Remarques:
Toutes les dimensions sont en millimètres (pouces), la tolérance est de 0,25 mm (0,010), sauf indication contraire.
2. Personnages
PERSONNAGES |
Matériau de la puce: puce LED rouge ultra brillante AlGaInP |
3.Valeurs maximales absolues (Ta = 25℃)
PARAMÈTRE | SYMBOLE | ÉVALUATION MAXIMALE | UNIT |
Dissipation de puissance | PD | 78 | mW |
Courant direct de crête (Rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | IDE POINTE | 90 | mA |
Courant direct CC | IF | 30 | mA |
Tension inverse | VR | 5 | V |
Décharge électrostatique | ESD | 1000 | V |
Plage de température de fonctionnement | Topr / Tstg | -40 ° Cà + 85 ° C | |
Plage de température de stockage | Topr / Tstg | -40 ° Cà + 100 ° C |
4. Caractéristiques électriques et valeurs maximales absolues
PARAMÈTRE | SYMBOLE | MIN | TYP | MAX | UNIT | CONDITION DE TEST (Par puce) |
Tension directe | VF | - | 2.0 | 2.6 | V | IF= 20mA |
Intensité lumineuse | IV | 30 | 45 | - | mcd | IF= 20mA |
Longueur d'onde d'émission maximale | λp | - | 640 | - | nm | IF= 20mA |
Longueur d'onde d'émission dominante | λd | - | 630 | - | nm | IF= 20mA |
Ligne spectrale demi-largeur | Δλ | - | 20 | - | nm | IF= 20mA |
Courant inverse | IR | - | - | 10 | uA | VR= 5 V |
Contactez-nous pour plus de détails.
Notre système QC:
Aperçu de l'usine et processus de production
Nos services / Pourquoi choisir LITEKEY
1. Service professionnel: a répondu dans les 24 heures (les jours ouvrables).
2. Divers moulages prêts de lampe à led sont disponibles: pas besoin de payer des frais supplémentaires pour les moulures.
3. Nous pouvons également fournir des produits personnalisés, en fonction de votre demande.
4. Qualité fiable et stable: test à 100% pour chaque pièce. Machine de test automatique et de sélection de code bin.
5. Expérience: produire des composants LED depuis plus de 14 ans.
6. Équipement avancé: Machines de production automatique ASM (plus grande marque de machines automatiques à LED)
7. Concentration: Nous nous concentrons sur la recherche et le développement de LED, la production et les ventes.
Profils de brasage à la vague recommandés
Remarques :
1. Température de préchauffage recommandée de 105 ℃ ou moins (mesurée avec un thermocouple).
fixés aux broches LED) avant immersion dans la vague de soudure avec un bain de soudure maximum
température de 260 ℃.
2. Température de soudure maximale entre 245 et 255 ℃ pendant 3 secondes (5 secondes maximum).
3. N'appliquez pas de contrainte sur la résine époxy lorsque la température est supérieure à 85 ℃.
4. Les luminaires ne doivent pas appliquer de contrainte sur le composant lors du processus de montage et de soudure.
5. Plusieurs soudures à la vague ne sont pas autorisées.
