Affichage CMS à 7 segments à un chiffre de 0,2 pouce

Hauteur des chiffres : 0,2 pouce (5,08 mm)
Affichage SMD à cathode commune ou à anode commune
Couleur unique : rouge, orange, vert, jaune, vert pur, bleu, blanc ou couleur personnalisée.
Conforme RoHS et REACH
Affichage numérique haute intensité et excellente fiabilité
Haute qualité, faible consommation d'énergie
Compatible IC, assemblage facile
État de disponibilité:
Quantité:
  • LSD2011A/B

  • LITEKEY

  • 8531200000

Téléchargement de la fiche technique PDF :

LSD2011AB - Écran CMS à un chiffre de 0,2 pouce.pdf

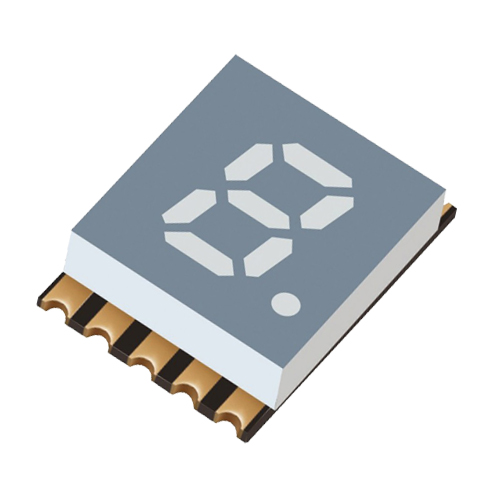

Affichage LED SMD numérique à un chiffre de 0,2 pouces

Affichage LED SMD à un chiffre de 0,2 pouces

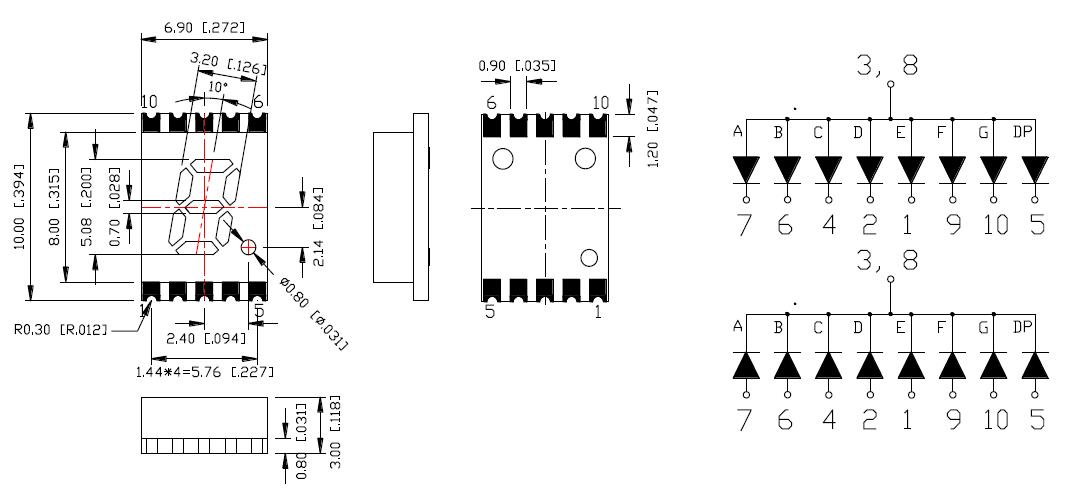

1. Dimension externe et schéma de circuit interne

Écran SMD à un chiffre de 0,2 pouce LSD2011


Remarques :

Toutes les dimensions sont en millimètres (pouces), la tolérance est de 0,25 mm (0,010), sauf indication contraire.


2. Guide de sélection

Numéro de pièce.

Ébrécher

Iv@IF=20mA

Commun

Cathode

Commun

Anode

Matériel

Couleur

WLD

Par puce

Min.

Typ.

 LSD2011AR

 LSD2011BR

AlGaInP

Super rouge

640

-

8

 LSD2011AUR

 LSD2011BUR

AlGaInP

 Ultra rouge

620

-

15

 LSD2011AO

 LSD2011BO

AlGaInP

 Orange

605

-

40

 LSD2011AY

 LSD2011BY

AlGaInP

Jaune

580

-

50

 LSD2011AG

 LSD2011BG

AlGaInP

Vert

570

-

16

 LSD2011APG

 LSD2011BPG

InGaN

 Vert pur

520

-

35

 LSD2011AB

 LSD2011BB

InGaN

 Bleu

470

-

25

 LSD2011AW

 LSD2011BW

InGaN

Blanc

x0,27/y0,25

-

60

Unité:

\

\

\

nm

mcd

mcd


3. Caractéristiques électriques et valeurs nominales maximales absolues

Paramètre

Optique électrique   Caractéristiques[1]

Notes maximales absolues[1]

Couleur émise

Tension directe

@ SI=20mA

Inverse
  Actuel
  VR=5V

Dissipation de puissance

Courant direct CC

Courant direct de pointe[2]

Par puce

Typ.

Max.

Super rouge

2.0

2.6

30

60

20

100

 Ultra rouge

2.0

2.6

30

65

20

100

 Orange

2.0

2.6

30

65

20

100

Jaune

2.0

2.6

30

65

20

100

Vert

2.0

2.6

30

75

20

100

 Vert pur

3.0

3.6

30

85

20

100

 Bleu

3.0

3.6

30

85

20

100

Blanc

3.0

3.6

30

85

20

100

 Unité:

V

V

uA

mW

mA

mA


4. Demande

Appareils électroménagers.

Tableaux de bord.

Affichages à lecture numérique.


Contactez-nous pour plus de détails.


Nos services/Pourquoi choisir LITEKEY

1. Service professionnel :   répondu dans les 24 heures (les jours ouvrables).

2. Diverses moulures prêtes à l'emploi de lampe LED sont disponibles :  pas besoin de payer des frais supplémentaires pour les moulures.
3. Nous pouvons également fournir des produits personnalisés, conçus selon votre demande.

4. Qualité fiable et stable : 100 % de tests pour chaque pièce. Machine automatique de test et de sélection de code bin.
5. Expérience : produisez des composants LED depuis plus de 14 ans.
6. Équipement avancé : Machines de production automatiques ASM (la plus grande marque de machines automatiques à LED)
7. Concentration : Nous nous concentrons sur la recherche et le développement, la production et les ventes de LED.
