Affichage CMS à quatre chiffres et 7 segments de 0,28 pouces

Face grise et époxy blanc
Affichage SMD à cathode commune ou à anode commune
Couleur unique : rouge, orange, vert, jaune, vert pur, bleu, blanc ou couleur personnalisée.
Conforme RoHS et REACH
Affichage numérique haute intensité et excellente fiabilité
Haute qualité, faible consommation d'énergie
Compatible IC, assemblage facile
État de disponibilité:
Quantité:
  • LSD2840A/B

  • LITEKEY

  • 8531200000

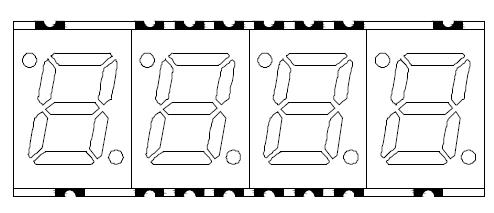

Affichage LED SMD numérique à quatre chiffres de 0,28 pouces

Affichage LED SMD à quatre chiffres de 0,28 pouces

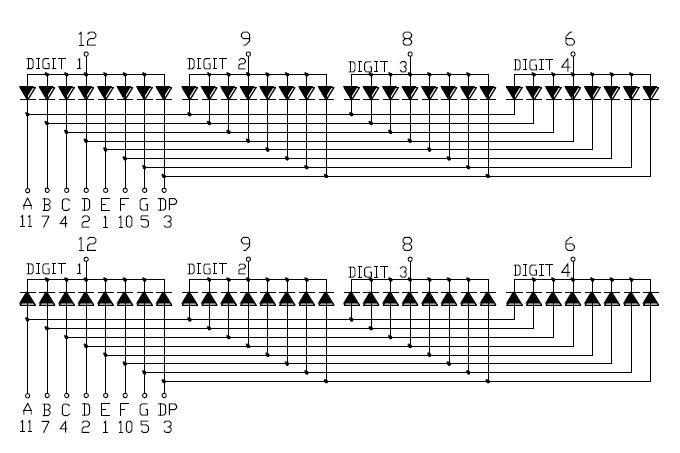

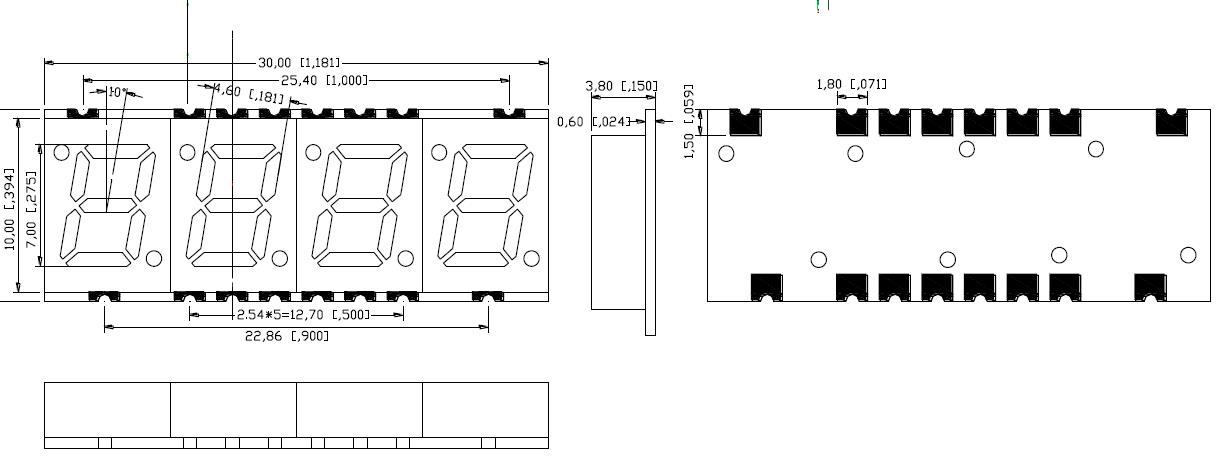

1. Dimensions extérieures et Schéma de circuit interne

Écran SMD 2840 à 4 chiffres de 0,28 pouces

Remarques :

Toutes les dimensions sont en millimètres (pouces), la tolérance est de 0,25 mm (0,010), sauf indication contraire.

Écran SMD 2840 à 4 chiffres de 0,28 pouces


2. Guide de sélection

Numéro de pièce.

Ébrécher

Iv@IF=20mA

Commun

Anode

Commun

Cathode

Matériel

Couleur

WLD

Par puce

Min.

Typ.

LSD2840BR

LSD2840AR

AlGaInP

Super rouge

640

-

8

LSD2840BUR

LSD2840AUR

AlGaInP

Ultra rouge

620

-

15

LSD2840BO

LSD2840AO

AlGaInP

Orange

605

-

40

LSD2840BY

LSD2840AY

AlGaInP

Jaune

580

-

50

LSD2840BG

LSD2840AG

AlGaInP

Vert

570

-

16

LSD2840BPG

LSD2840APG

InGaN

Vert pur

520

-

35

LSD2840BB

LSD2840AB

InGaN

Bleu

470

-

25

LSD2840BW

LSD2840AW

InGaN

Blanc

x0,27/y0,25

-

60

Unité:

\

\

\

nm

mcd

mcd


3. Caractéristiques électriques et valeurs nominales maximales absolues

Paramètre

Optique électrique   Caractéristiques[1]

Notes maximales absolues[1]

Couleur émise

Tension directe

@ SI=20mA

Inverse
  Actuel
  VR=5V

Dissipation de puissance

Courant direct CC

Courant direct de pointe[2]

Par puce

Typ.

Max.

Super rouge

2.0

2.6

30

60

20

100

 Ultra rouge

2.0

2.6

30

65

20

100

 Orange

2.0

2.6

30

65

20

100

Jaune

2.0

2.6

30

65

20

100

Vert

2.0

2.6

30

75

20

100

 Vert pur

3.0

3.6

30

85

20

100

 Bleu

3.0

3.6

30

85

20

100

Blanc

3.0

3.6

30

85

20

100

 Unité:

V

V

uA

mW

mA

mA


4. Application de    Écran LED à montage en surface(Affichage LED CMS)

Appareils électroménagers.

Tableaux de bord.

Affichages à lecture numérique.


Contactez-nous pour plus de détails.


Nos services/Pourquoi choisir LITEKEY

1. Service professionnel :   répondu dans les 24 heures (les jours ouvrables).

2. Diverses moulures prêtes à l'emploi de lampe LED sont disponibles :  pas besoin de payer des frais supplémentaires pour les moulures.
3. Nous pouvons également fournir des produits personnalisés, conçus selon votre demande.

4. Qualité fiable et stable : 100 % de tests pour chaque pièce. Machine automatique de test et de sélection de code bin.
5. Expérience : produisez des composants LED depuis plus de 14 ans.
6. Équipement avancé : Machines de production automatiques ASM (la plus grande marque de machines automatiques à LED)
7. Concentration : Nous nous concentrons sur la recherche et le développement, la production et les ventes de LED.

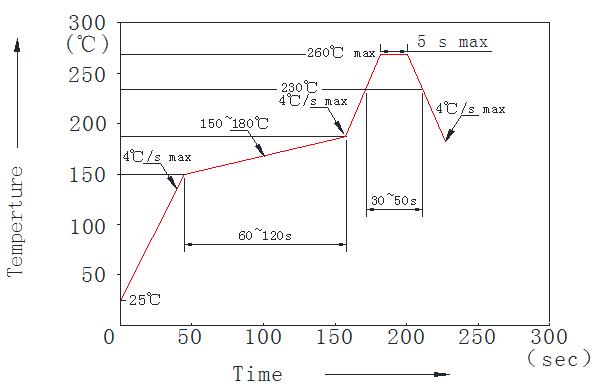

Condition CMS recommandée

État CMS recommandé

REMARQUES :
1.Nous  recommander  le  refusion  température  245°C(±5°C).Le  Maximum  soudure  température  devrait  être  limité  à  260°C.
2.Ne pas  cause  stresser  à  le  époxy  résine  alors que  il  est  exposé  à  haut  température.
3.  Nombre  de  refusion  processus  devoir  être  2  fois  ou  moins.
