Affichage CMS à 7 segments à un chiffre de 0,28 pouces

Face grise et époxy blanc
Affichage SMD à cathode commune ou à anode commune
Couleur unique : rouge, orange, vert, jaune, vert pur, bleu, blanc ou couleur personnalisée.
Conforme RoHS et REACH
Affichage numérique haute intensité et excellente fiabilité
Haute qualité, faible consommation d'énergie
Compatible IC, assemblage facile
État de disponibilité:
Quantité:
  • LSD2811A/B

  • LITEKEY

  • 8531200000


Affichage LED SMD numérique à un chiffre de 0,28 pouces

Affichage LED SMD à un chiffre de 0,28 pouces

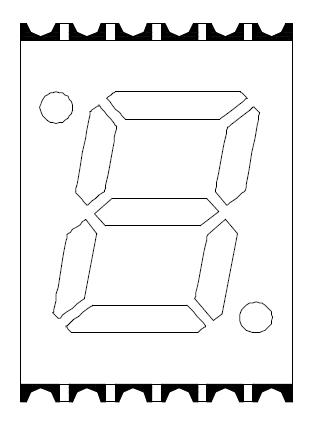

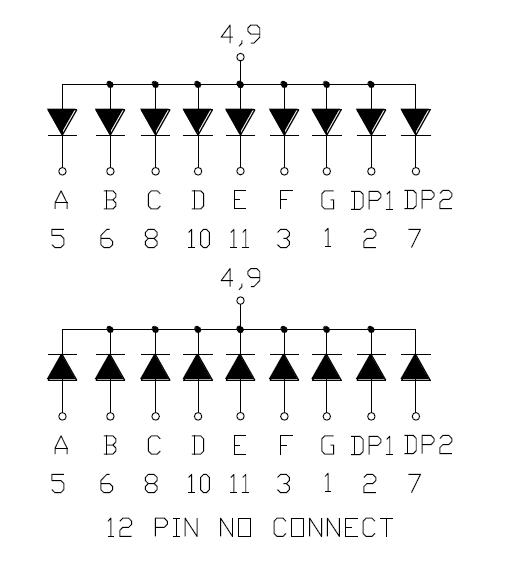

1. Dimensions extérieures et Schéma de circuit interne

Écran SMD 0,28 pouces à 1 chiffre 2811

Remarques :

Toutes les dimensions sont en millimètres (pouces), la tolérance est de 0,25 mm (0,010), sauf indication contraire.

Écran SMD à 1 chiffre de 0,28 pouces

2. Guide de sélection

Numéro de pièce.

Ébrécher

Iv@IF=20mA

Commun

Anode

Commun

Cathode

Matériel

Couleur

WLD

Par puce

Min.

Typ.

LSD2811BR

LSD2811AR

AlGaInP

Super rouge

640

-

8

LSD2811BUR

LSD2811AUR

AlGaInP

 Ultra rouge

620

-

15

LSD2811BO

LSD2811AO

AlGaInP

 Orange

605

-

40

LSD2811BY

LSD2811AY

AlGaInP

Jaune

580

-

50

LSD2811BG

LSD2811AG

AlGaInP

Vert

570

-

16

LSD2811BPG

LSD2811APG

InGaN

 Vert pur

520

-

35

LSD2811BB

LSD2811AB

InGaN

 Bleu

470

-

25

LSD2811BW

LSD2811AW

InGaN

Blanc

x0,27/y0,25

-

60

Unité:

\

\

\

nm

mcd

mcd


3. Caractéristiques électriques et valeurs nominales maximales absolues

Paramètre

Optique électrique   Caractéristiques[1]

Notes maximales absolues[1]

Couleur émise

Tension directe

@ SI=20mA

Inverse
  Actuel
  VR=5V

Dissipation de puissance

Courant direct CC

Courant direct de pointe[2]

Par puce

Typ.

Max.

Super rouge

2.0

2.6

30

60

20

100

 Ultra rouge

2.0

2.6

30

65

20

100

 Orange

2.0

2.6

30

65

20

100

Jaune

2.0

2.6

30

65

20

100

Vert

2.0

2.6

30

75

20

100

 Vert pur

3.0

3.6

30

85

20

100

 Bleu

3.0

3.6

30

85

20

100

Blanc

3.0

3.6

30

85

20

100

 Unité:

V

V

uA

mW

mA

mA


4. Application de    Écran LED à montage en surface

Appareils électroménagers.

Tableaux de bord.

Affichages à lecture numérique.


Contactez-nous pour plus de détails.
