Lls1204rgbc-yg-ls
LITEKEY
8541410000
Les lampes LED à puce SMD 1206 de Litekey sont disponibles en petites tailles et configurations spéciales pour l'assemblage automatisé de la carte PC et les applications spatiales. Les lampes LED à puce SMD conviennent à une utilisation dans une grande variété d'équipements électroniques, y compris des ordinateurs d'ordinateur portable, des systèmes réseau, des appareils électroménagers et des applications d'enseigne intérieure.
3,2 * 1,0 * 1,5 mm
Couleur lumineuse et colloïd: RVB / colloïd blanc
Produits de protection de l'environnement conformes à la directive ROHS
Emballage standard de l'EIA
Convient à la production automatique SMT
Convient pour le processus de soudage de reflux
·Photo LED

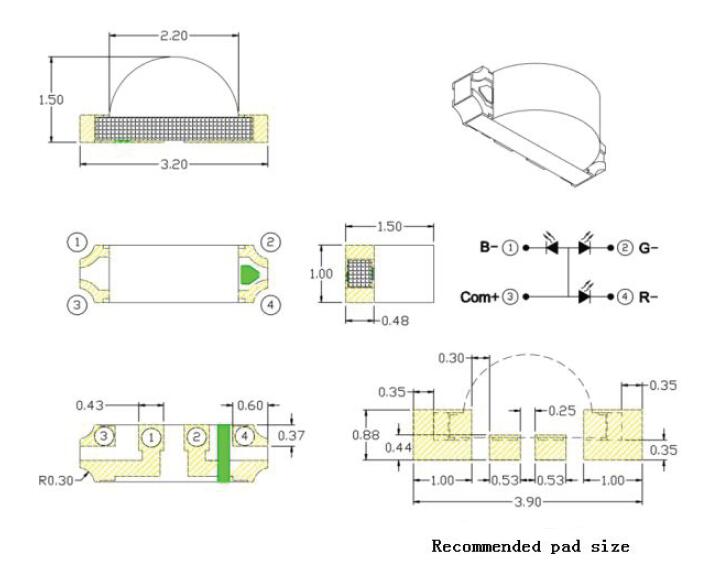

·Dimension de contour
·Notes maximales absolues (TA = 25ºC)
Article | Symbole | Maximum | Unité |
Dissipation de puissance | PD | 50/80/80 | MW |
En avant continu Actuel | SI | 3 * 25 | mame |
Pulsé vers l'avant Courant (1/10 cycle de service 0,1 ms Largeur d'impulsion) | SI P | 3 * 100 | Mame |
Tension inversée | VR | 5 | V |
Température de fonctionnement Gamme | Topr | -30 à + 85 | ℃ |
Température de stockage Gamme | Tstg | -40 à + 90 | ℃ |
Température de jonction | TJ | ≤125 | ℃ |
* Remarque: Largeur d'impulsion≤0,1 ms, devoir ≤1 / 10
·Caractéristiques électriques / optiques (TA = 25ºC)
Article | Symbole | Condition | Min. | Typ. | Max | Unité | |
Tension directe | VF | Si = 20mA | R | 1.6 | - | 2.1 | V |
Si = 20mA | G | 2.6 | - | 3.0 | |||
Si = 20mA | B | 2.6 | - | 3.0 | |||
Intensité lumineuse | Iv | Si = 20mA | R | - | 40 | - | MCD |
Si = 20mA | G | - | 230 | - | |||
Si = 20mA | B | - | 50 | - | |||
Dominant Longueur d'onde | λd | Si = 20mA | R | 619 | - | 625 | nm |
Si = 20mA | G | 520 | - | 530 | |||
Si = 20mA | B | 465 | - | 475 | |||
Angle de vue | 2θ1 / 2 | Si = 20mA | - | 120 | - | degrés | |
Courant inverse | IR | VR = 5V | - | - | 1 | ua | |
·Application
Équipement médical: endoscope, oxymètre
Électronique automobile: lumière clés du rétroéclairage, voyant
Produits industriels: tableau de bord électronique, équipement industriel
Maison intelligente: appareils blancs, Nixie Tube LED
Produits de communication: lampe à boutons du téléphone mobile, routeur
Application de Chip SMD
Application de Chip SMD
Application de Chip SMD
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes LED.
