LLS1204SURUPGC-LS
LITEKEY
8541410000
Les lampes LED à puce SMD 1206 de Litekey sont disponibles en petites tailles et configurations spéciales pour l'assemblage automatisé de la carte PC et les applications spatiales. Les lampes LED à puce SMD conviennent à une utilisation dans une grande variété d'équipements électroniques, y compris des ordinateurs d'ordinateur portable, des systèmes réseau, des appareils électroménagers et des applications d'enseigne intérieure.
3,2 * 1,0 * 1,5 mm
Couleur lumineuse et colloïd: Colloïd rouge et vert pur et blanc
Produits de protection de l'environnement conformes à la directive ROHS
Emballage standard de l'EIA
Convient à la production automatique SMT
Convient pour le processus de soudage de reflux
·Photo LED

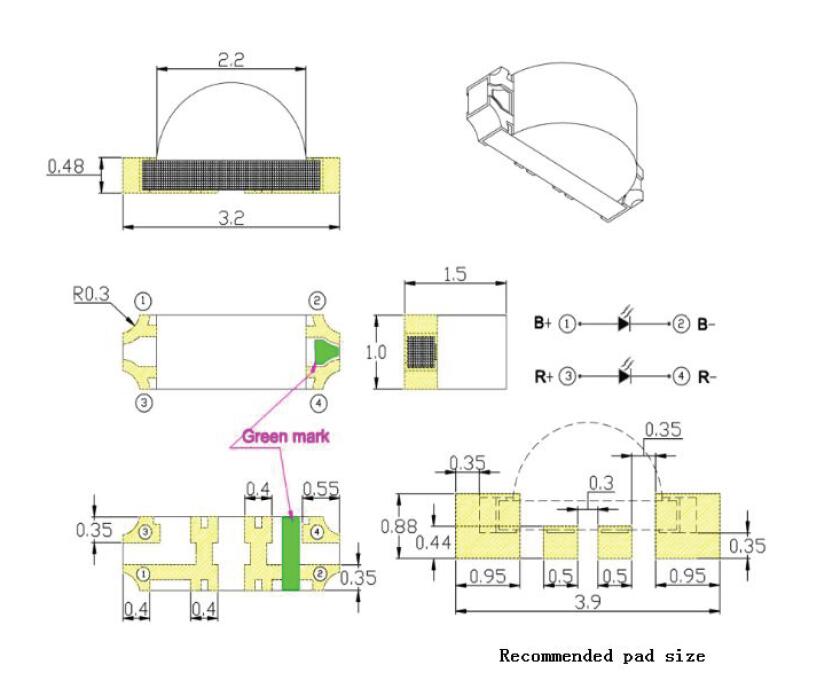

·Dimension de contour
·Notes maximales absolues (TA = 25ºC)
Article | Symbole | Maximum | Unité | |
P. | R | |||
Dissipation de puissance | PD | 80 | 55 | MW |
Courant avant continu | IFmax | 25 | 25 | mame |
Courant avant de pic (1/10 Cycle de service 0,1 ms Largeur d'impulsion) | IFP | 100 | 100 | mame |
Tension inversée | VR | 5 | 5 | V |
Plage de température de fonctionnement | TOPR | -40 à + 85 | ℃ | |
Plage de températures de stockage | Tstg | -40 à + 85 | ℃ | |
Température de la soudure du plomb | Tsol | Reflux Souderie: 260 ℃ pour 10 secondes. Main Souderie: 300 ℃ pour 3 sec. | ||
* Remarque: Largeur d'impulsion≤0,1 ms, devoir ≤1 / 10
·Caractéristiques électriques / optiques (TA = 25ºC)
Article | Symbole | Condition | P. | R | Unité | ||||
Min. | Typ. | Max. | Min. | Typ. | Max. | ||||
Tension directe | VF | IF= 20mA | 2.8 | - | 3.4 | 1.8 | - | 2.4 | V |
Intensité lumineuse | IV | IF= 20mA | - | 750 | - | - | 180 | - | MCD |
Longueur d'onde maximale | λp | IF= 20mA | - | - | - | - | - | - | nm |
Longueur d'onde dominante | ld | IF= 20mA | 520 | - | 530 | 620 | - | 630 | nm |
Vague de demi-largeur | Δλ | IF= 20mA | - | 35 | - | - | 20 | - | nm |
Angle de vue | 2θ1/2 | IF= 20mA | - | 120 | - | - | 120 | - | Degrés |
Courant inverse | IR | VR = 5v | - | - | 1 | - | - | 1 | ua |
·Application
Équipement médical: endoscope, oxymètre
Électronique automobile: lumière clés du rétroéclairage, voyant
Produits industriels: tableau de bord électronique, équipement industriel
Maison intelligente: appareils blancs, Nixie Tube LED
Produits de communication: lampe à boutons du téléphone mobile, routeur
Application de Chip SMD
Application de Chip SMD
Application de Chip SMD
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes LED.
