LL50IR1W20-940-20
LITEKEY
8541401000
DIODE ÉMETTEUR INFRAROUGE 5mm (LL50IR1W20-940-20)

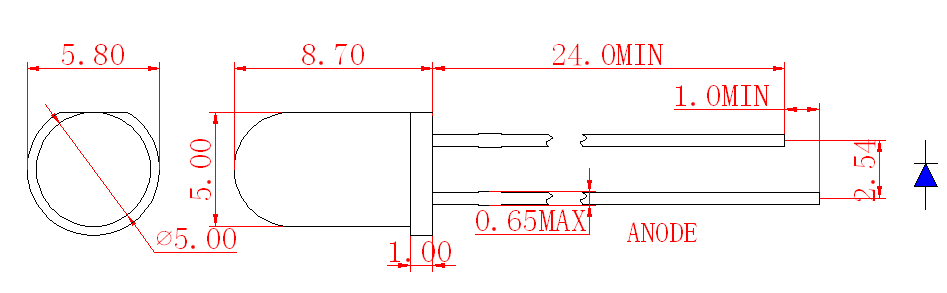

·Dimensions de l'emballage
·Guide de sélection
N ° de pièce | Dé | Couleur des verres | |
Matière première | Couleur émise | ||
LL50IR1W20-940-20 | AlGaAs / GaAs | Infrarouge | L'eau claire |
·Valeurs maximales absolues (Ta = 25 ℃)
Article | symbole | Maximum | Unité |
Dissipation de puissance | Pd | 150 | mW |
Courant direct de crête (rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | SI P | 1000 | mA |
Courant direct | SI | 100 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr / Tstg | -40ºC à + 85ºC | |
Plage de température de stockage | Topr / Tstg | -40ºC à + 100ºC | |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes |
·Caractéristiques électriques / optiques (Ta = 25Cº)
Article | symbole | Min. | Typ. | Max. | Unité | Condition |
Tension directe | VF | - | 1.30 | 1.50 | V | IF = 20mA |
Courant inverse | IR | - | - | 10 | μA | VR = 5V |
Intensité rayonnante | Ee | 10 | 20 | - | mW / sr | IF = 20mA |
Longueur d'onde de crête | λp | - | 940 | - | nm | IF = 20mA |
Coordonnées de la ligne spectrale | Δλ | - | 50 | - | nm | IF = 20mA |
Angle de vue | 2θ½ | - | 20 | - | deg | IF = 20mA |
REMARQUES:
1.Toutes les dimensions sont en millimètres;
2.La tolérance est de ± 0,25 mm, sauf indication contraire.
3.Ne recommande pas de souder à moins de 3 mm de la résine.
4.Tout type de LED peut être fabriqué en ruban.
·Courbe caractéristique électro-optique typique: IR

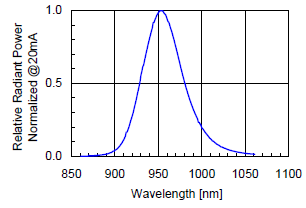

figure. 1 Vs. de courant direct Tension directe FIG. 2 rayons radiants relatifs Longueur d'onde

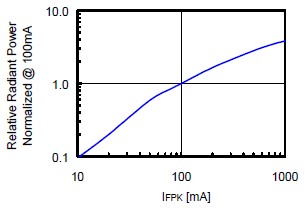

figure. 3 Vs. Radiant relatif Courant direct FIG. 4 Vs. Radiant relatif. Courant de crête avant

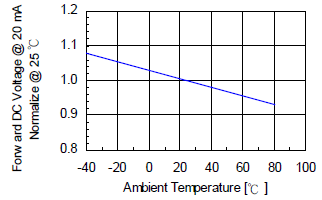

figure. 5 Vs. de tension directe Température FIG.6 Radiant relatif Vs. Température
DIODE ÉMETTEUR INFRAROUGE 5mm (LL50IR1W20-940-20)
·Dimensions de l'emballage
·Guide de sélection
N ° de pièce | Dé | Couleur des verres | |
Matière première | Couleur émise | ||
LL50IR1W20-940-20 | AlGaAs / GaAs | Infrarouge | L'eau claire |
·Valeurs maximales absolues (Ta = 25 ℃)
Article | symbole | Maximum | Unité |
Dissipation de puissance | Pd | 150 | mW |
Courant direct de crête (rapport cyclique 1/10, largeur d'impulsion 0,1 ms) | SI P | 1000 | mA |
Courant direct | SI | 100 | mA |
Tension inverse | VR | 5 | V |
Plage de température de fonctionnement | Topr / Tstg | -40ºC à + 85ºC | |
Plage de température de stockage | Topr / Tstg | -40ºC à + 100ºC | |
Température de soudure au plomb | Tsol | 260ºC pendant 3 secondes |
·Caractéristiques électriques / optiques (Ta = 25Cº)
Article | symbole | Min. | Typ. | Max. | Unité | Condition |
Tension directe | VF | - | 1.30 | 1.50 | V | IF = 20mA |
Courant inverse | IR | - | - | 10 | μA | VR = 5V |
Intensité rayonnante | Ee | 10 | 20 | - | mW / sr | IF = 20mA |
Longueur d'onde de crête | λp | - | 940 | - | nm | IF = 20mA |
Coordonnées de la ligne spectrale | Δλ | - | 50 | - | nm | IF = 20mA |
Angle de vue | 2θ½ | - | 20 | - | deg | IF = 20mA |
REMARQUES:
1.Toutes les dimensions sont en millimètres;
2.La tolérance est de ± 0,25 mm, sauf indication contraire.
3.Ne recommande pas de souder à moins de 3 mm de la résine.
4.Tout type de LED peut être fabriqué en ruban.
·Courbe caractéristique électro-optique typique: IR
figure. 1 Vs. de courant direct Tension directe FIG. 2 rayons radiants relatifs Longueur d'onde
figure. 3 Vs. Radiant relatif Courant direct FIG. 4 Vs. Radiant relatif. Courant de crête avant
figure. 5 Vs. de tension directe Température FIG.6 Radiant relatif Vs. Température
·Profils de soudage à la vague recommandés:
Remarques:
1. recommander une température de préchauffage de 105 ℃ ou moins (mesurée avec un thermocouple
attaché aux broches LED) avant l'immersion dans l'onde de soudure avec un bain de soudure maximum
température de 260 ℃.
2. température de soudage à vague de pointe entre 245-255 ℃ pendant 3 sec (5 sec max).
3.Ne pas appliquer de contrainte sur la résine époxy lorsque la température est supérieure à 85 ℃.
4.Les appareils ne doivent pas appliquer de contrainte sur le composant lors du montage et du soudage.
Plus d'une soudure à la vague n'est pas autorisée.
·Termes et conditions d'utilisation de ce document
1.Les informations incluses dans ce document reflètent des scénarios d'utilisation représentatifs et sont destinées à des fins techniques uniquement.
2.Le numéro de pièce, le type et les spécifications mentionnés dans ce document sont susceptibles d'être modifiés et améliorés sans préavis. Avant l'utilisation en production, le client doit se référer à la dernière fiche technique pour les spécifications mises à jour.
3.Lorsque vous utilisez les produits référencés dans ce document, assurez-vous que le produit fonctionne dans les limites environnementales et électriques spécifiées dans la fiche technique. Si l'utilisation par le client dépasse les limites spécifiées, LITEKEY ne sera pas responsable des problèmes ultérieurs.
Les informations contenues dans ce document s'appliquent à une utilisation typique dans les applications électroniques grand public. Si l'application du client a des exigences de fiabilité particulières ou a des responsabilités potentiellement mortelles, telles que l'utilisation automobile ou médicale, veuillez consulter le représentant de LITEKEY pour plus d'assistance.
1.Conditions de stockage:
une.Empêchez l'exposition continue à l'environnement d'humidité de condensation et tenez le produit éloigné des transitions rapides de la température ambiante.
b.Les LED doivent être stockées avec une température ≤30 ℃ et une humidité relative ≤60%。
c.Il est recommandé d'assembler le produit dans son emballage d'origine scellé dans les 72 heures suivant son ouverture. Le produit en emballage ouvert pendant plus d'une semaine doit être cuit pendant 30 (+ 10 / -0) heures à 85-100 ℃.
2. Le pas de plomb de la LED doit correspondre au pas des trous de montage sur le PCB pendant le composant. La formation de plomb peut être nécessaire pour s'assurer que le pas de plomb correspond au terrain. Reportez-vous à la figure ci-dessous pour les procédures de formation de plomb appropriées. (Fig.①)
4. Pendant la formation du plomb, utilisez des outils ou des gabarits pour maintenir les fils en toute sécurité afin que la force de flexion ne soit pas transmise à la lentille LED et à ses structures internes. N'effectuez pas de formation de plomb une fois que le composant a été monté sur le PCB. (Fig.④)
5. Ne pliez pas les fils plus de deux fois. (fig.⑤)
6. Pendant le soudage, les couvercles et les supports des composants doivent laisser un espace pour éviter de placer des contraintes dommageables sur la LED pendant le soudage.
7. Les DEL traversantes sont incompatibles avec le brasage par refusion.
8. Nettoyage:
une.À température ambiante, le nettoyage ne doit être effectué qu'avec de l'alcool isopropylique pendant une durée maximale d'une minute si nécessaire. Sécher à température ambiante avant utilisation.
b.Ne nettoyez pas les LED par ultrasons. Lorsque cela est absolument nécessaire, l'influence du nettoyage par ultrasons sur les LED dépend de facteurs tels que la puissance ultrasonique et l'état assemblé. Le nettoyage par ultrasons doit être pré-qualifié pour garantir que cela n'endommagera pas la LED.
9. Autre:
une.Les spécifications ci-dessus peuvent être modifiées sans préavis. LITEKEY se réserve le droit de modifier les matériaux pour les spécifications ci-dessus.
b.Lors de l'utilisation de ce produit, veuillez respecter les valeurs maximales absolues et les instructions d'utilisation décrites dans ces fiches techniques. LITEKEY n'assume aucune responsabilité pour tout dommage résultant de l'utilisation du produit non conforme aux valeurs maximales absolues et aux instructions incluses dans ces fiches techniques.
Ces fiches techniques incluent des documents protégés par le droit d'auteur de LITEKEY COMPANY LIMITED. Veuillez ne pas reproduire la cause de quiconque de les reproduire sans le consentement de LITEKEY.
