Lto56urczp-650
LITEKEY
8477900000
Nom du produit: Diode laser Red Typ.12MW 650NM, à 56 package

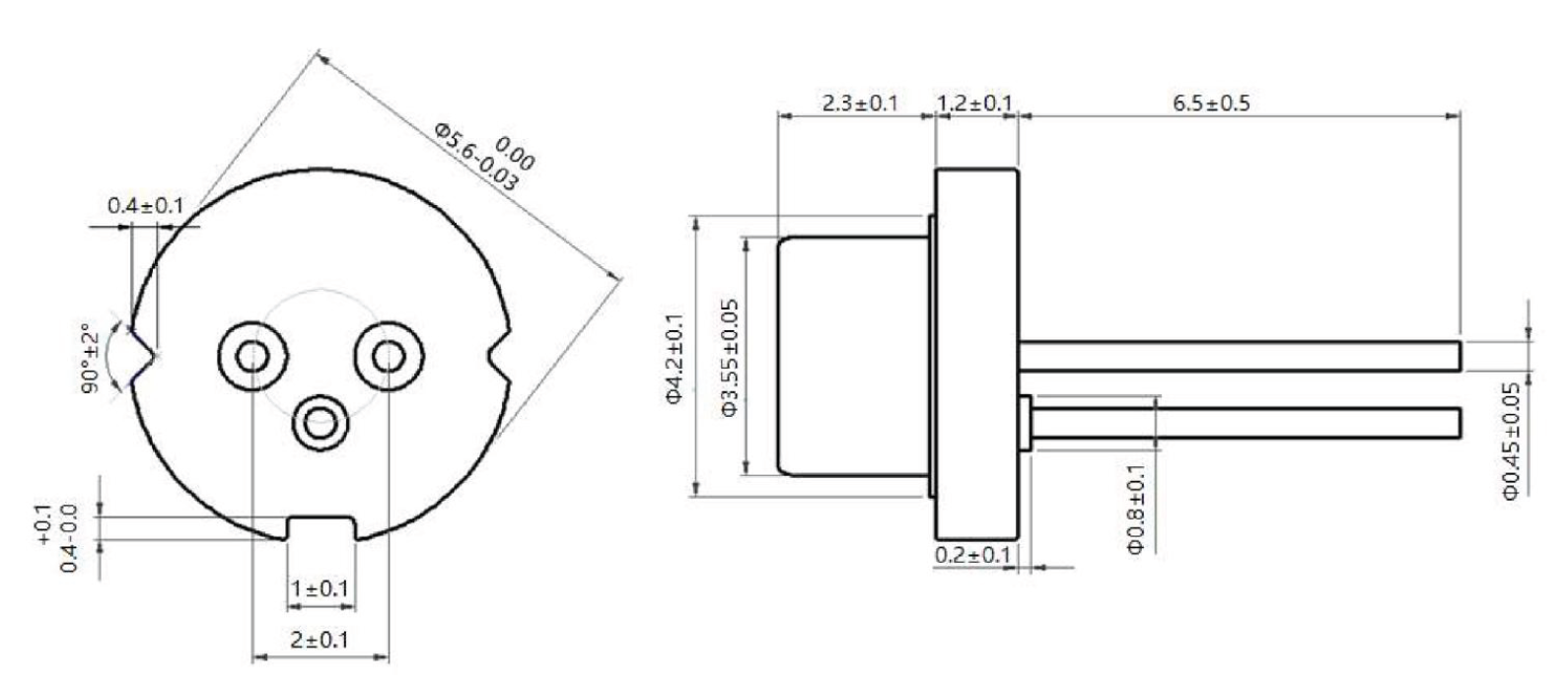

1. Pdimensions ackage

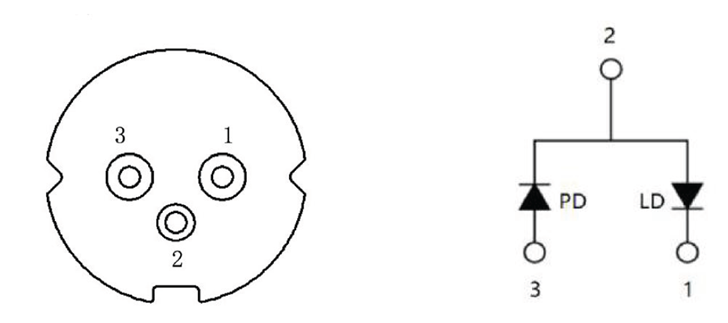

Vue inférieure et recommander la connexion
·Notes maximales absolues (TA = 25 ℃)
Paramètre | Symbole | Valeur | Unité |
Sortie optique maximale pouvoir | Pote | 12 | MW |
Laser de tension inverse | VR | 2 | V |
Pin de tension inverse PD | VR (broche) | 30 | V |
Température de fonctionnement | Haut | -40 ~ + 60 | ℃ |
Température de stockage | Tstg | -40 ~ + 60 | ℃ |
Température de soudure | Tsol | Max. 260 ℃ pour 3 sec max. | |
NOTE:
1. Condition du courant d'impulsion: Duty 1% et largeur d'impulsion = 10US.
2. Condition de soudage: l'état de soudage doit être complété avec 5 secondes à 250 ° C.
·Caractéristiques électriques / optiques (TA = 25 ℃)
Paramètres | Symbole | Valeur | Unité | ||
Min. | Typ. | Max. | |||
Tension de fonctionnement | VF | - | 2.2 | 2.3 | V |
Courant de fonctionnement | SI | - | 22 | 25 | mame |
Puissance de sortie optique | Pote | - | 12 | - | MW |
Longueur d'onde à laser | λ | - | 650 | 660 | nm |
Surveiller le courant | Je suis | - | 0.3 | 0.6 | mame |
Courant de seuil | Ith | - | 11 | 15 | mame |
Efficacité de la pente | SE | 0.6 | 0.9 | - | WASHINGTON |
Divergence du faisceau (parallèle / vertical) | θ | - | 36/7 | 38/10 | Degrés |
7. Concentration: Nous nous concentrons sur la recherche et le développement, la production et les ventes LED.
